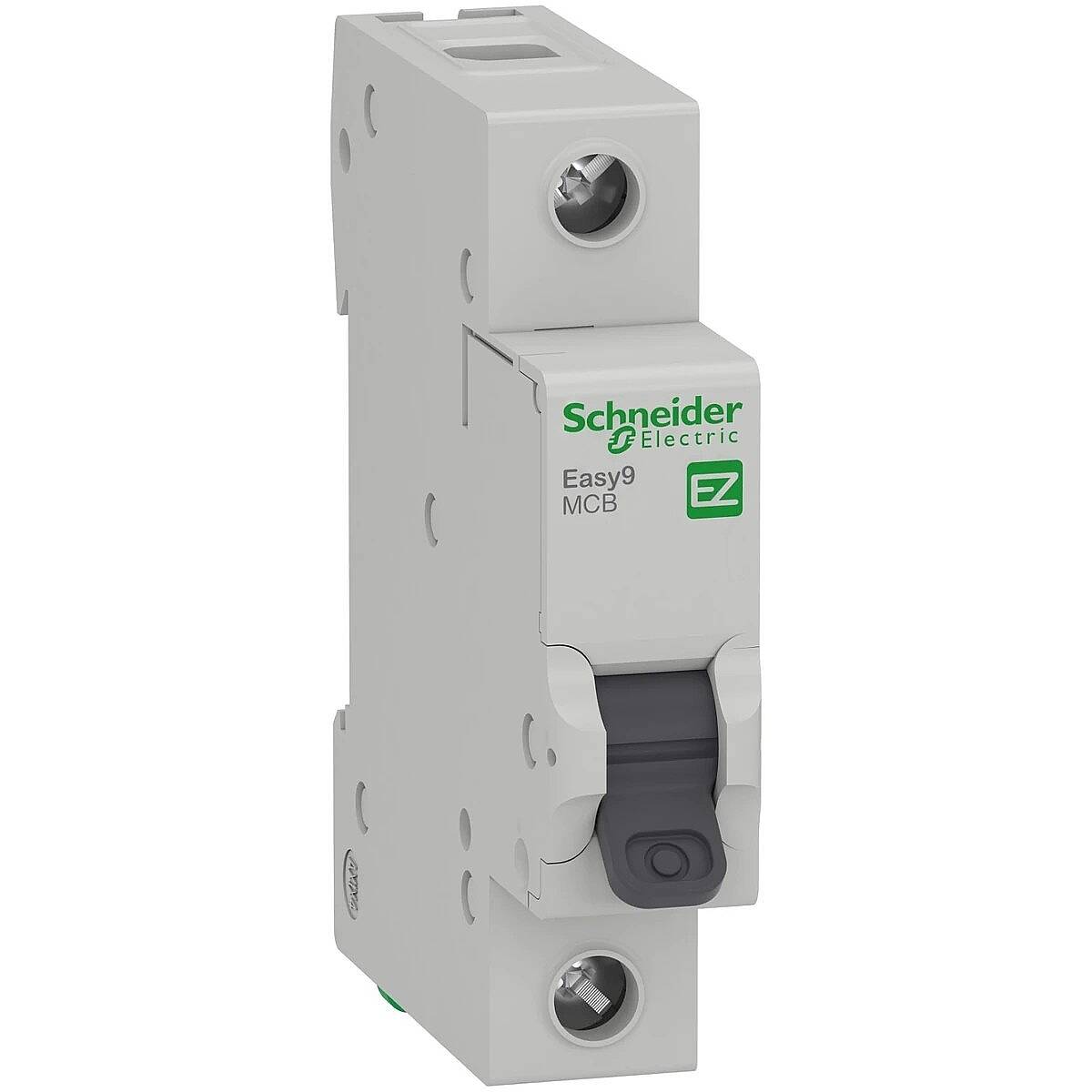

Schneider Electric 1x10A 3kA B Eğrisi W Otomatik Sigorta, aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici).
Çalışma prensibi: Bimetal şerit sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. B eğrisi: 3–5×In arası açar, aydınlatma ve priz devreleri için uygundur.
Seçim kriteri: 10 A anma akımı hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 3 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Tavsiye edilen bakır kablo kesiti yaklaşık 1.5 mm²'dir.
Montaj: (1) 35 mm DIN raya geçmeli takın, (2) giriş/çıkış kablolarını klemenslere bağlayın, (3) kolu ON konumuna alıp test edin.
Teknik Özellikler
| Anma Akımı (In) | 10 A |
| Açma Karakteristiği | B |
| Kutup Sayısı | 1P |
| Kesme Kapasitesi (Icn) | 3 kA |
| Tavsiye Edilen Kablo Kesiti | 1.5 mm² |
| Standart | IEC 60898-1 |
| Marka | Schneider Electric |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının koruması
Avantajları
- IEC 60898-1 uyumlu
- Hızlı DIN ray montajı
| Ağırlık | : | 1.17 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | EZ9F23110 |
