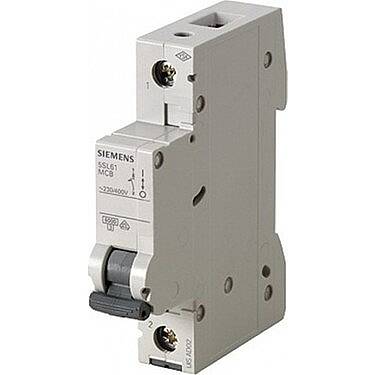

Siemens 1x20A 6kA C EĞRİSİ W OTOMATİK SİGIRTA; aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (SENTRON 5SL serisi minyatür devre kesici). Siemens, dünya çapında tanınan Alman menşeli bir elektrik/otomasyon markasıdır.
Çalışma prensibi: Cihaz içindeki bimetal şerit sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar; kısa devrede ise elektromıknatıs anlık manyetik açmayı tetikler. C eğrisi: 5–10×In arası açar; motor, trafo, LED/floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır.
Seçim kriteri: 20 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir; 6 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 4 mm²'dir (nihai kesit; kablo uzunluğu, döşeme şekli ve ortam sıcaklığına göre projelendirilmelidir).
Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.
Teknik Parametreler
| Anma Akımı (In) | 20 A |
| Açma Karakteristiği | C |
| Kutup Sayısı | 1P |
| Kesme Kapasitesi (Icn) | 6 kA |
| Tavsiye Edilen Kablo Kesiti | 4 mm² |
| Standart | IEC/EN 60898-1 |
| Montaj Şekli | 35 mm DIN Rayı |
| Marka | Siemens (SENTRON 5SL) |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
- Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
Avantajları
- Orijinal Siemens SENTRON: IEC/EN 60898-1 standardına uygun, CE belgeli
- Hızlı kurulum: 35 mm DIN ray üzerine tek hareketle geçer
| Ağırlık | : | 0.2 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 5SL6120-7YA |
