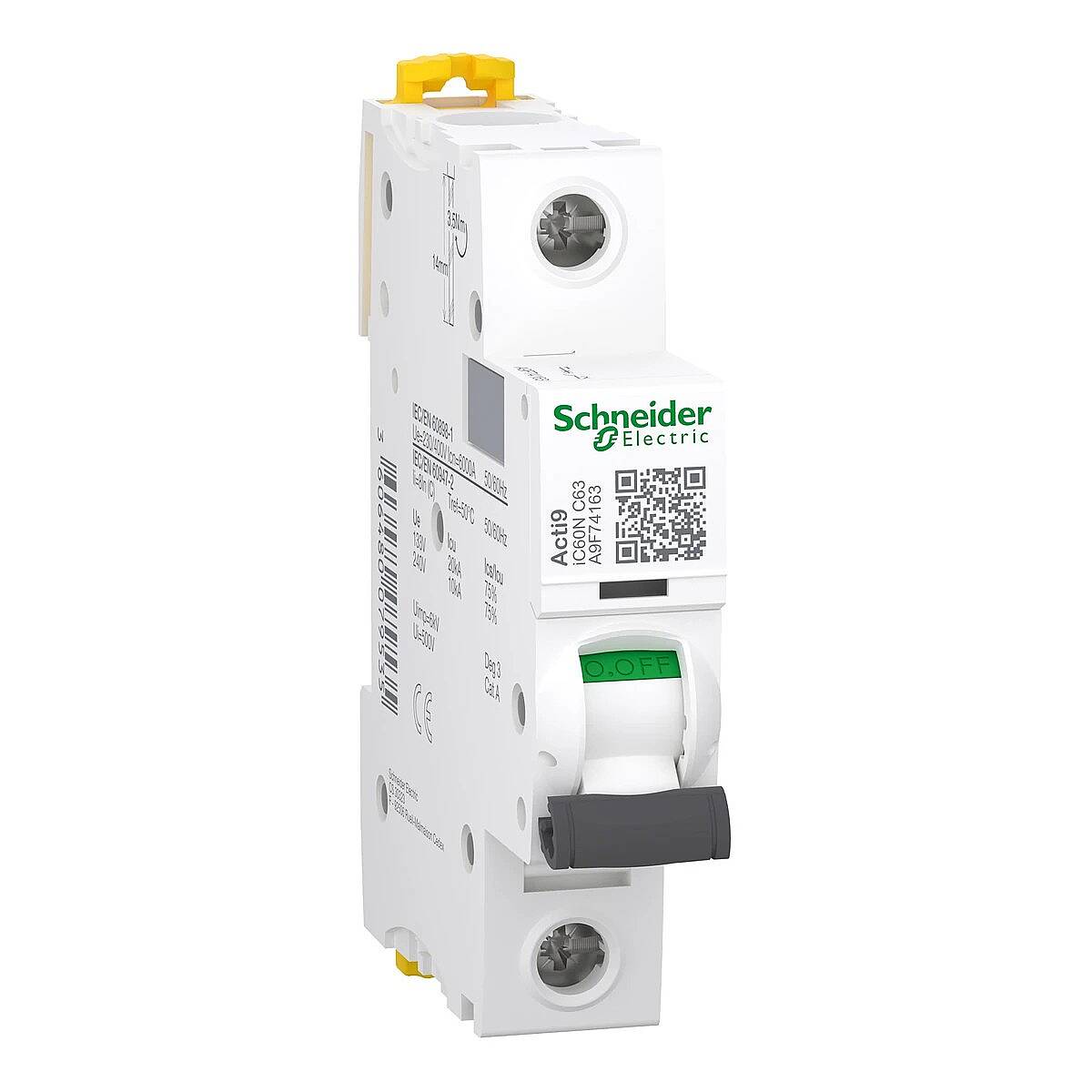

Schneider Electric 1x63A 6kA C Eğrisi W Otomatik Sigorta, aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici).
Çalışma prensibi: Bimetal şerit sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. C eğrisi: 5–10×In arası açar, motor ve trafo gibi başlangıç akımı yüksek yükler için standarttır.
Seçim kriteri: 63 A anma akımı hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 6 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Tavsiye edilen bakır kablo kesiti yaklaşık 16 mm²'dir.
Montaj: (1) 35 mm DIN raya geçmeli takın, (2) giriş/çıkış kablolarını klemenslere bağlayın, (3) kolu ON konumuna alıp test edin.
Teknik Özellikler
| Anma Akımı (In) | 63 A |
| Açma Karakteristiği | C |
| Kutup Sayısı | 1P |
| Kesme Kapasitesi (Icn) | 6 kA |
| Tavsiye Edilen Kablo Kesiti | 16 mm² |
| Standart | IEC 60898-1 |
| Marka | Schneider Electric |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının koruması
Avantajları
- IEC 60898-1 uyumlu
- Hızlı DIN ray montajı
| Ağırlık | : | 1.25 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | A9F74163 |
