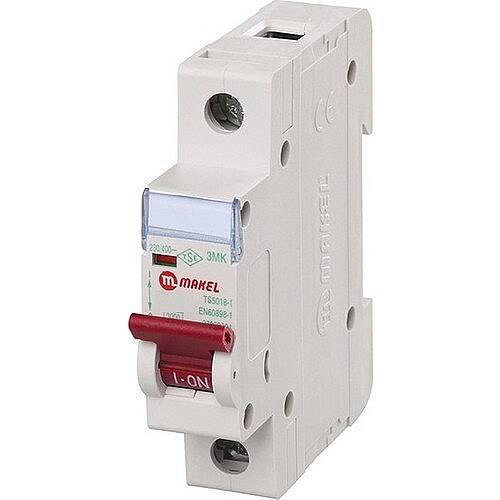

Makel 1x6A 3kA C TİPİ OTOMATİK SİGORTA, aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici / W otomat).
Çalışma prensibi: Cihaz içindeki bimetal şerit, sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. C eğrisi: 5–10×In arası açar, motor, trafo, LED/floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır.
Seçim kriteri: 6 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 3 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 1.5 mm²'dir (nihai kesit projelendirmeye göre değişir).
Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.
Teknik Özellikler
| Anma Akımı (In) | 6 A |
| Açma Karakteristiği | C |
| Kutup Sayısı | 1P |
| Kesme Kapasitesi (Icn) | 3 kA |
| Tavsiye Edilen Kablo Kesiti | 1.5 mm² |
| Standart | IEC/EN 60898-1 |
| Anma Çalışma Gerilimi | 400 V AC |
| Koruma Sınıfı | IP20 |
| Montaj Şekli | 35 mm DIN Rayı |
| Marka | Makel |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
- Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
Avantajları
- IEC/EN 60898-1 uyumlu
- Hızlı kurulum: DIN ray üzerine tek hareketle geçer
- Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
| Ağırlık | : | 0.18 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 27010002 |
