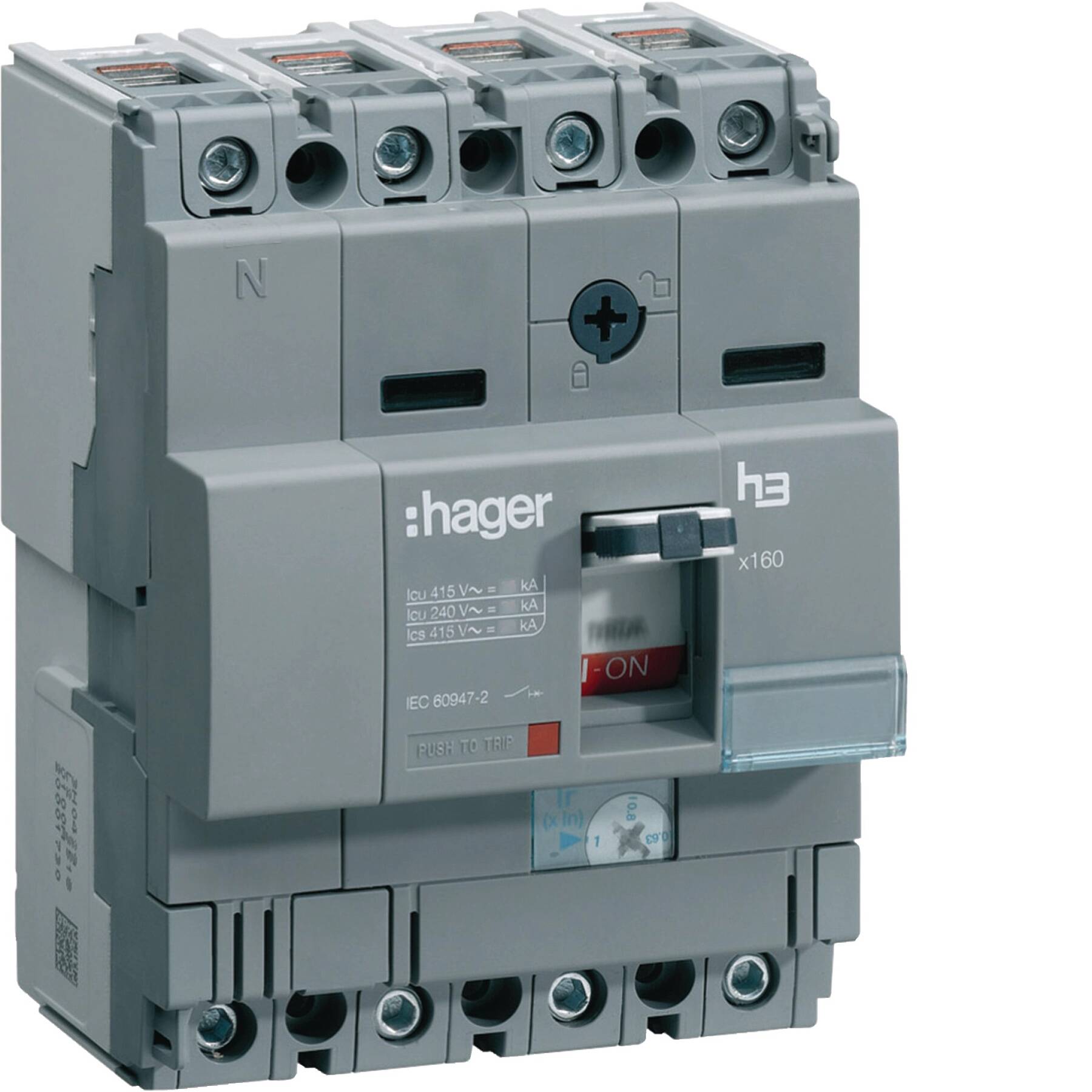

25A 40kA 4P KOMPAKT ŞALTER (HHA026U) Hager

25A 40kA 4P KOMPAKT ŞALTER (HHA026U) Hager

Hager 25A 40kA 4P KOMPAKT ŞALTER; otomatik sigortadan daha yüksek akım ve kısa devre kesme kapasitesi gereken ana ve dağıtım panolarında kullanılan kompakt (kutulu) devre kesicidir (MCCB). Aşırı yük ve kısa devre korumasını bir arada sağlar.

25 A anma akımı, 40kA kesme kapasitesi ile ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir. Şönt bobin, düşük gerilim bobini ve yardımcı kontak ile genişletilir; sabit veya çekmeceli montaj seçenekleri vardır.

Kullanım Alanları

• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Büyük motor ve pompa beslemeleri: Motor hattı koruması

Teknik Özellikler

• Anma akımı IN: 25 A
• 400 V AC IEC 60947-2 altında anma nihai kısa devre kesme kapasitesi Icu: 25 kA
• 240 V AC IEC 60947-2 altında anma nihai kısa devre kesme kapasitesi Icu: 35 kA
• Kutup sayısı: 4
• Frekans: 50 - 60 Hz
• Anma darbe dayanma voltajı, Uimp: 8,000 V
• Anma yalıtım voltajı, Ui: 690 V
• Anma çalışma gerilimi Ue: 220 - 415 V
• Tetikleme ünitesi: TM A/F
• IN'de güç kaybı: 13,70 W
• Döngü sayısında elektriksel dayanıklılık: 10,000
• Mekanik operasyon sayısı: 20,000
• Giriş Koruma (IP) sınıfı: IP4X
• Kesit, bükülgen, kondüktör: 4 - 70 mm²
• Kesit, rijit kondüktör: 4 - 95 mm²
• Bağlantı tipi: Vida ucu
• Nominal sıkma torku: 6 Nm
• Kurulum-/Bağlantı Konumu: Ön

Avantajları

• Orijinal Hager: IEC/EN 60947-2 uyumlu
• Yüksek kesme kapasitesi: 40kA
• Geniş aksesuar: Şönt/UV bobin, yardımcı kontak eklenebilir
