3x40A 10kA B EĞRİSİ W OTOMATİK SİGORTA Hager

3x40A 10kA B EĞRİSİ W OTOMATİK SİGORTA Hager

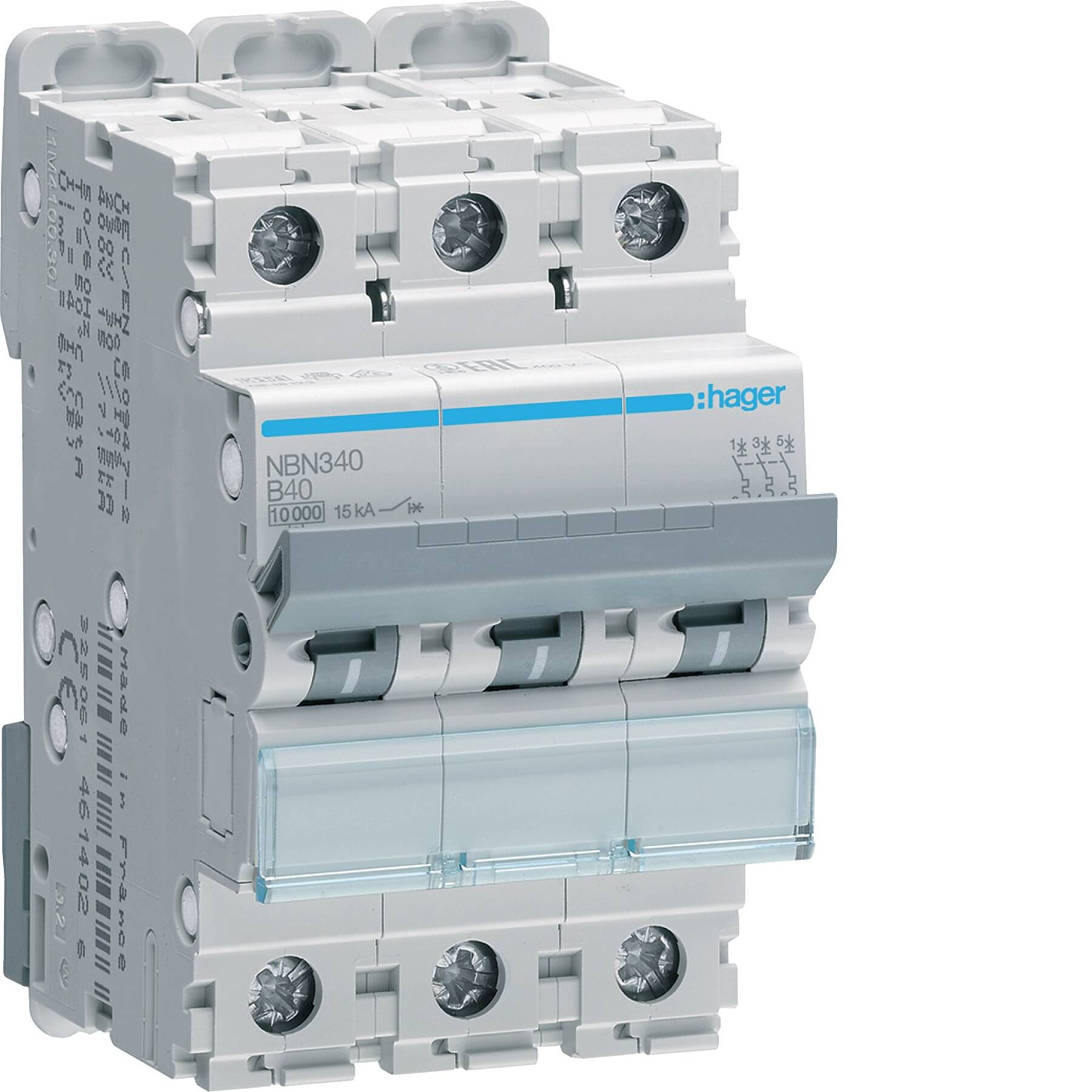

Hager 3x40A 10kA B EĞRİSİ W OTOMATİK SİGORTA; aşırı yük ve kısa devre durumunda devreyi otomatik açan, 3 kutuplu (üç faz) bir otomatik sigortadır (minyatür devre kesici / W otomat). Atınca sigorta değiştirmeye gerek kalmadan kolu kaldırılarak yeniden kurulur.

B eğrisi: 3–5×In arası açar; aydınlatma, priz ve düşük başlangıç akımlı yükler için uygundur. 40 A anma akımı, 10 kA kesme kapasitesi ile pano beklenen kısa devre akımına uygun koruma sağlar. 35 mm DIN ray üzerine geçmeli monte edilir, vidalı klemens ile hızlı kablaj sağlar.

Kullanım Alanları

• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
• Aydınlatma linyeleri: B eğrisi ile yük tipine uygun koruma
• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
• Priz ve genel amaçlı hatlar: Her linye için ayrı otomatik sigorta ile seçici koruma

Teknik Özellikler

• Anma Akımı (In): 40 A
• Kutup Tipi: 3P
• Açma Eğrisi: B
• Modül Genişliği (DIN modül): 3
• Kesme Kapasitesi Icn (IEC 60898-1): 10 kA
• Kesme Kapasitesi Icn, 230V AC (IEC 60898-1): 20 kA
• Sınır Kısa Devre Kesme Kapasitesi Icu (IEC 60947-2): 15 kA
• İşletme Kısa Devre Kesme Kapasitesi Ics, 230V AC (IEC 60947-2): 15 kA
• Anma İşletme Gerilimi (Ue): 400 V
• Yalıtım Gerilimi (Ui): 500 V
• Darbe Dayanım Gerilimi (Uimp): 6000 V
• Frekans: 50 - 60 Hz
• Koruma Sınıfı (IP): IP20
• Çalışma Sıcaklığı Aralığı: -25 - 70 °C
• Anma Akımında Güç Kaybı: 10,10 W
• Bağlantı Tipi: Vidalı Bağlantı
• Kablo Kesiti - Sert İletken: 1 - 35 mm²
• Kablo Kesiti - Esnek İletken: 1 - 25 mm²

Avantajları

• Orijinal Hager: IEC/EN 60898-1 standardına uygun, CE belgeli
• Hızlı kurulum: DIN ray üzerine tek hareketle geçer
• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
• 10 kA kesme kapasitesi: ev ve ticari pano şartlarını karşılar
