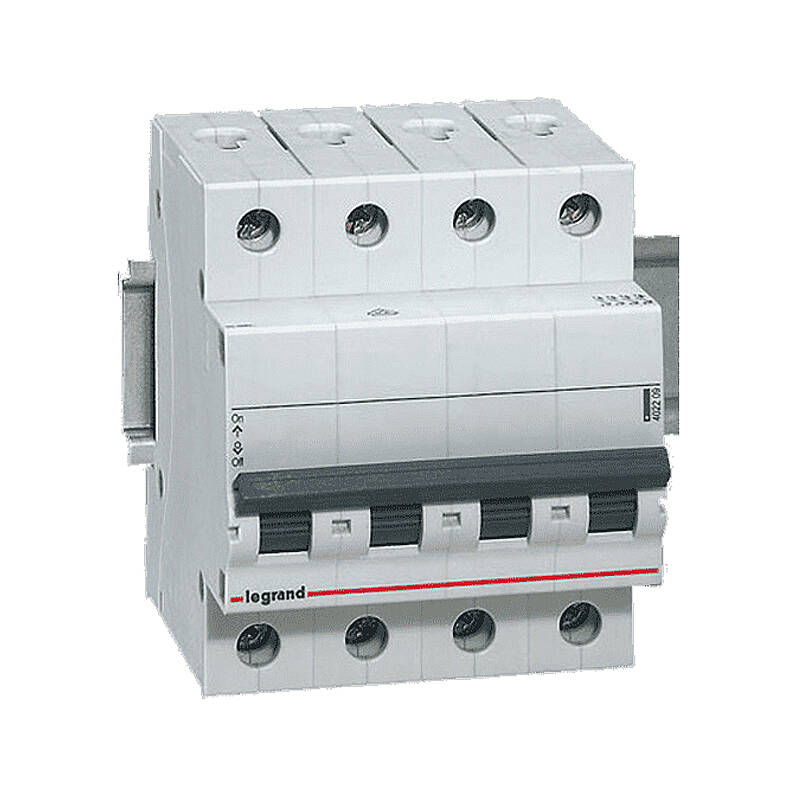

Legrand 4x63A 6kA C EĞRİSİ W OTOMATİK SİGORTA; aşırı yük ve kısa devre durumunda devreyi otomatik açan, 4 kutuplu (üç faz+nötr) bir otomatik sigortadır (DX3/XS3 serisi minyatür devre kesici). Legrand, Fransız menşeli, dünya çapında bilinen bir elektrik tesisat markasıdır.
Çalışma prensibi: Cihaz içindeki bimetal şerit sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar; kısa devrede elektromıknatıs anlık manyetik açmayı tetikler. C eğrisi: 5–10×In arası açar; motor, trafo, LED/floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır.
Seçim kriteri: 63 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir; 6 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 16 mm²'dir (nihai kesit; kablo uzunluğu, döşeme şekli ve ortam sıcaklığına göre projelendirilmelidir).
Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.
Teknik Parametreler
| Anma Akımı (In) | 63 A |
| Açma Karakteristiği | C |
| Kutup Sayısı | 4P |
| Kesme Kapasitesi (Icn) | 6 kA |
| Tavsiye Edilen Kablo Kesiti | 16 mm² |
| Standart | IEC/EN 60898-1 |
| Montaj Şekli | 35 mm DIN Rayı |
| Marka | Legrand (DX3/XS3) |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
- Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
Avantajları
- Orijinal Legrand DX3/XS3: IEC/EN 60898-1 standardına uygun, CE belgeli
- Hızlı kurulum: 35 mm DIN ray üzerine tek hareketle geçer
| Ağırlık | : | 0.66 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 403710 |
