Basicm 4x20A 6KA C Tipi W Otomatik Sigorta ABB

Basi̇cm 4x20A 6KA C Ti̇pi̇ W Otomatik Sigorta ABB

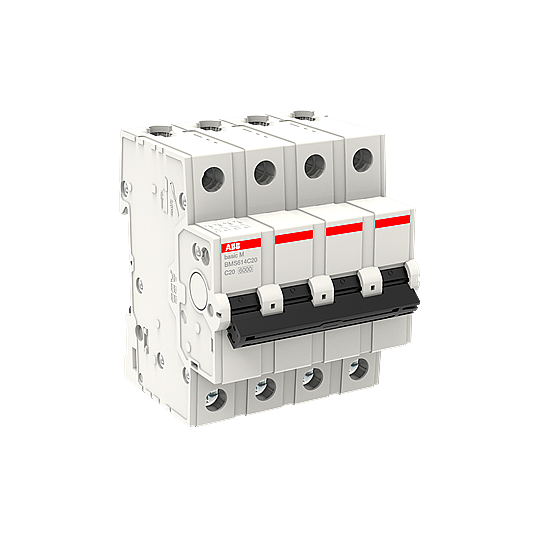

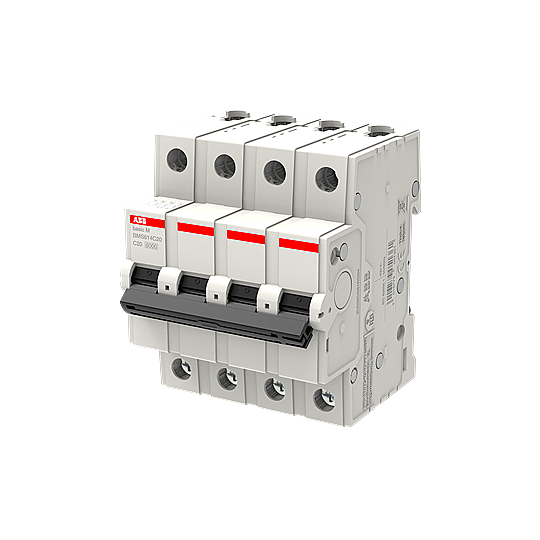

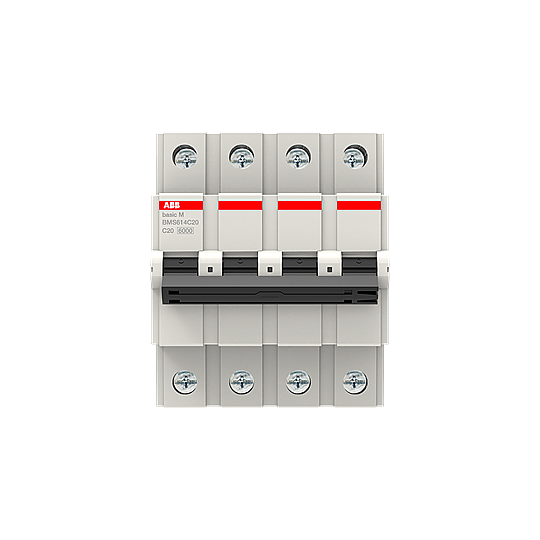

ABB Basi̇cm 4x20A 6KA C Ti̇pi̇ W Otomatik Sigorta; aşırı yük ve kısa devre durumunda devreyi otomatik açan, 4 kutuplu (üç faz + nötr) bir otomatik sigortadır (minyatür devre kesici / W otomat). Atınca sigorta değiştirmeye gerek kalmadan kolu kaldırılarak yeniden kurulur.

C eğrisi: 5–10×In arası açar; motor, trafo, LED ve floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır. 20 A anma akımı; kesme kapasitesi 6 kA olup pano beklenen kısa devre akımına göre seçilir. 35 mm DIN ray üzerine geçmeli monte edilir, vidalı klemens ile hızlı kablaj sağlar.

Teknik Özellikler

• Anma Akımı (In): 20 A
• Açma Karakteristiği (Eğri): C
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 440 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Güç Kaybı: 2,5 W
• Elektriksel Ömür: 4000 AC çevrim
• Mekanik Ömür: 10.000 çevrim
• Bağlantı Kapasitesi: Flexible 1 – 16 mm²
• Kablo Soyma Boyu: 12,5 mm
• Sıkma Torku: 2 N·m
• Ortam Sıcaklığı: -5 ... +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 2
• Modül Genişliği: 4
• Genişlik: 70 mm
• Yükseklik: 88 mm
• Derinlik: 69 mm
• Net Ağırlık: 372 g
• EAN: 4016779051361

Kullanım Alanları

• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
• Priz ve genel amaçlı hatlar: Her linye için ayrı otomatik sigorta ile seçici koruma
• Makine ve pano imalatı: Kumanda trafosu, PLC besleme ve yardımcı devre koruması
• Aydınlatma linyeleri: C eğrisi ile LED/floresan sürücü başlangıç akımına uyum

Avantajları

• Hızlı kurulum: DIN ray üzerine tek hareketle geçer
• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, kaçak akım bloğu eklenebilir
• Kesme kapasitesi: 6 kA ile ev ve ticari pano şartlarını karşılar
• Orijinal ABB: IEC/EN 60898-1 standardına uygun, CE belgeli
