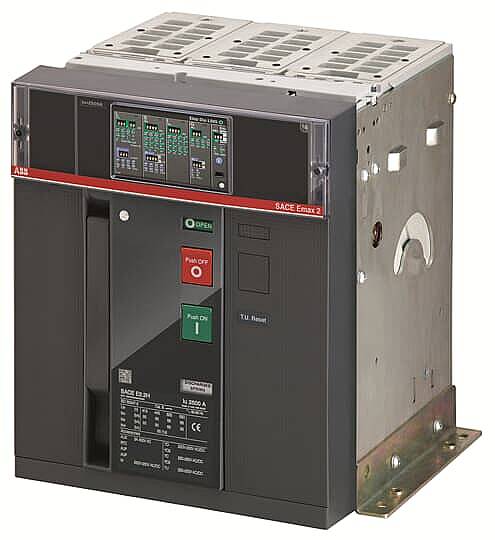

E2.2N 2500A 66KA 3p LSI Ekip DİP Açık Tip Devre Kesici (Sabit) ABB

E2.2N 2500A 66KA 3p LSI Eki̇p DİP Açık Tip Devre Kesici (Sabit) ABB

ABB E2.2N 2500A 66KA 3p LSI Eki̇p DİP Açık Tip Devre Kesici (Sabit); 630 A ve üzeri yüksek akımların anahtarlandığı ana giriş panoları, trafo ve jeneratör çıkışlarında kullanılan sabit tip açık (hava) devre kesicidir (ACB). ABB Emax 2 serisi, ayarlanabilir elektronik koruma ünitesi (Ekip) ile aşırı akım, kısa devre ve toprak kaçağı koruması sağlar.

2500 A anma akımı , (400 V AC) 66 kA Icu. Elektronik koruma ünitesi ile L-S-I-G fonksiyonları ayrı ayrı ayarlanır; seçici koruma (selektivite) sayesinde arızada yalnızca ilgili bölge devre dışı kalır. Motor kurma mekanizması, şönt/düşük gerilim bobini ve haberleşme modülleri ile genişletilir.

Teknik Özellikler

• Anma Akımı (In): 2500 A
• Kutup Sayısı: 3P
• Anma Gerilimi (Ur): 690 V
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): AC 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): acc. to IEC 60947-2 12 kV
• Kesme Kapasitesi (Icu): (400 V AC) 66 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 66 kA
• Güç Kaybı: 267 W
• Bağlantı Tipi: Bolt
• Bağlantı Kapasitesi: 1800 mm²
• Sıkma Torku: 70 N·m
• Genişlik: 276 mm
• Yükseklik: 371 mm
• Derinlik: 270 mm
• Net Ağırlık: 41 kg
• Standartlar: IEC
• EAN: 8015644749125

Kullanım Alanları

• Enerji dağıtım merkezleri: Baraya bağlı ana ve kuplaj kesicileri
• Trafo ve jeneratör çıkışları: Yüksek akım ve kısa devrenin güvenli kesilmesi
• Ana giriş (AG) panoları: Bina ve tesis ana kesicisi
• Seçici koruma kurulumları: Alt kademe kesicilerle koordinasyon

Avantajları

• Sabit montaj: Bakım ve devreden alma kolaylığı
• ABB Emax 2: IEC uyumlu açık tip kesici
• Yüksek dayanım: (400 V AC) 66 kA Icu, uzun mekanik ömür
• Haberleşme: Modbus/Profibus modülleri ile izleme
• Ekip koruma ünitesi: L-S-I-G ayarlı elektronik koruma
