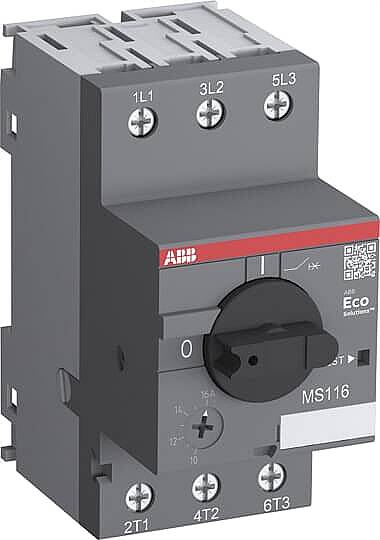

MS116-1 0,63-1A Motor Koruma Şalteri ABB

MS116-1 0,63-1A Motor Koruma Şalteri ABB

MS116-1 0,63-1A Motor Koruma Şalteri, ABB MS serisi motor koruma şalteridir. Ayarlanabilir termik (aşırı yük) ve sabit manyetik (kısa devre) korumayı tek cihazda birleştirir; kontaktörle birlikte kompakt motor yol verme çözümü oluşturur.

Ayar aralığı 0,63-1A. Elle çevirmeli açma/kapama, faz kaybı koruması ve pano kapağından kilitlenebilir kol standarttır. Yardımcı kontak, hata (sinyal) kontağı ve şönt bobin eklenebilir.

Teknik Özellikler

• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: Main Circuit 690 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): Main Circuit 6 kV
• Kesme Kapasitesi (Icu): (230 V AC) 100 kA
• İşletme Kesme Kapasitesi (Ics): (230 V AC) 50 kA
• Güç Kaybı: 0,6 – 1,6 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Main Circuit 9 mm
• Sıkma Torku: Main Circuit 0,8 – 1,2 N·m
• Ortam Sıcaklığı: Around the Enclosure 0 ... +40 °C
• Koruma Sınıfı: Housing IP20
• Kirlilik Derecesi: 3
• Şok Dayanımı (IEC 60068-2-27): 11 ms Pulse 25g
• Genişlik: 45 mm
• Yükseklik: 90 mm
• Derinlik: 85,6 mm
• Net Ağırlık: 0,225 kg
• Montaj Pozisyonu: 1 – 6
• Standartlar: IEC/EN 60947-1
• EAN: 4013614320286

Kullanım Alanları

• Küçük güçlü motor grupları: Ayrı termik + şalter yerine tek cihaz
• Konveyör ve tezgâh tahrikleri: Mekanik sıkışmada hızlı açma
• Pompa, fan, kompresör: Sürekli çalışan motorlarda aşırı yük koruması
• Motor yol verme panoları: Kontaktörle birlikte kompakt motor koruması

Avantajları

• Kompakt: Kontaktörle doğrudan birleşir, panoda az yer
• Orijinal ABB MS: IEC/EN 60947-1 uyumlu
• Hassas ayar: 0,63-1A termik ayar aralığı
• Aksesuar: Yardımcı/sinyal kontağı, şönt bobin, kutu montaj
• 3'ü bir arada: Aşırı yük + kısa devre + faz kaybı koruması
