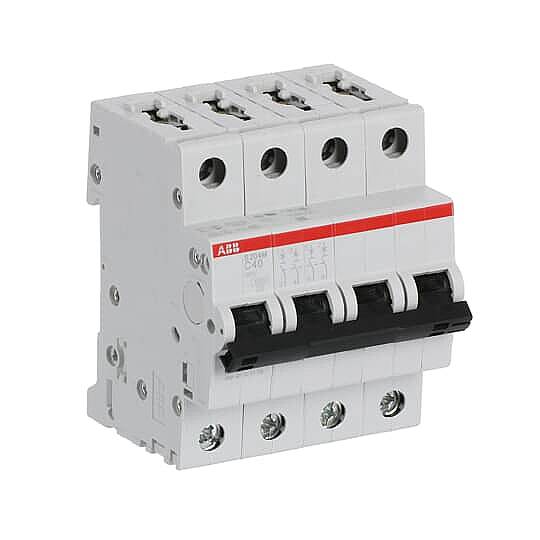

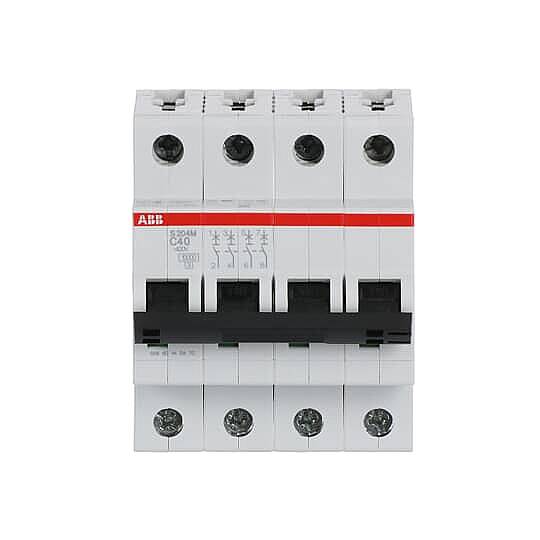

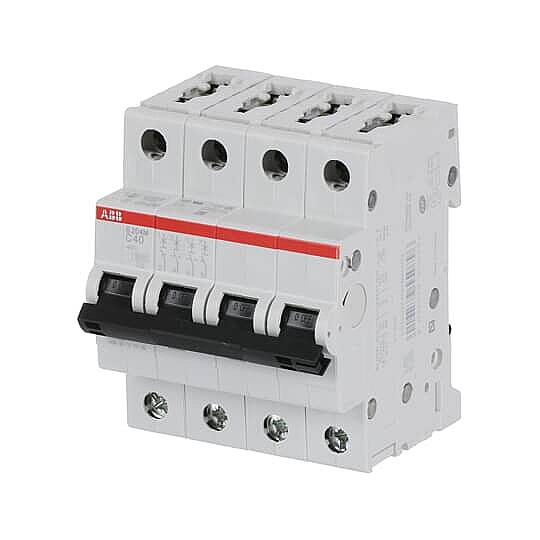

S 204 M-C 40 4x40A 10kA C eğrisi W Otomatik Sigorta ABB

S 204 M-C 40 4x40A 10kA C eğrisi W Otomatik Sigorta ABB

ABB S 204 M-C 40 4x40A 10kA C eğrisi W Otomatik Sigorta; aşırı yük ve kısa devre durumunda devreyi otomatik açan, 4 kutuplu (üç faz + nötr) bir otomatik sigortadır (minyatür devre kesici / W otomat). Atınca sigorta değiştirmeye gerek kalmadan kolu kaldırılarak yeniden kurulur.

C eğrisi: 5–10×In arası açar; motor, trafo, LED ve floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır. 40 A anma akımı; kesme kapasitesi 6 kA olup pano beklenen kısa devre akımına göre seçilir. 35 mm DIN ray üzerine geçmeli monte edilir, vidalı klemens ile hızlı kablaj sağlar.

Teknik Özellikler

• Anma Akımı (In): 40 A
• Açma Karakteristiği (Eğri): C
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V AC
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 440 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Kesme Kapasitesi (Icu): (230 V AC) 25 kA
• İşletme Kesme Kapasitesi (Ics): (230 V AC) 7,5 kA
• Frekans: 50 Hz
• Güç Kaybı: 19,2 W
• Elektriksel Ömür: 10000 AC çevrim
• Mekanik Ömür: 20.000 çevrim
• Klemens Tipi: Failsafe Bi-directional Cylinder-lift Terminal
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Bara 10/10 mm²
• Sıkma Torku: 2,8 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 ... +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 3
• Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
• Modül Genişliği: 4
• Genişlik: 70 mm
• Yükseklik: 88 mm
• Derinlik: 69 mm
• Net Ağırlık: 0,48 kg
• Montaj Pozisyonu: any
• EAN: 4016779550796

Kullanım Alanları

• Priz ve genel amaçlı hatlar: Her linye için ayrı otomatik sigorta ile seçici koruma
• Makine ve pano imalatı: Kumanda trafosu, PLC besleme ve yardımcı devre koruması
• Aydınlatma linyeleri: C eğrisi ile LED/floresan sürücü başlangıç akımına uyum
• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması

Avantajları

• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, kaçak akım bloğu eklenebilir
• Kesme kapasitesi: 6 kA ile ev ve ticari pano şartlarını karşılar
• Orijinal ABB: IEC/EN 60898-1 standardına uygun, CE belgeli
• C eğrisi: motor/trafo yükleri için doğru seçim
