S803P-C 80 3x80A 10kA C eğrisi W Oto.sig ABB

S803P-C 80 3x80A 10kA C eğrisi W Oto.si̇g ABB

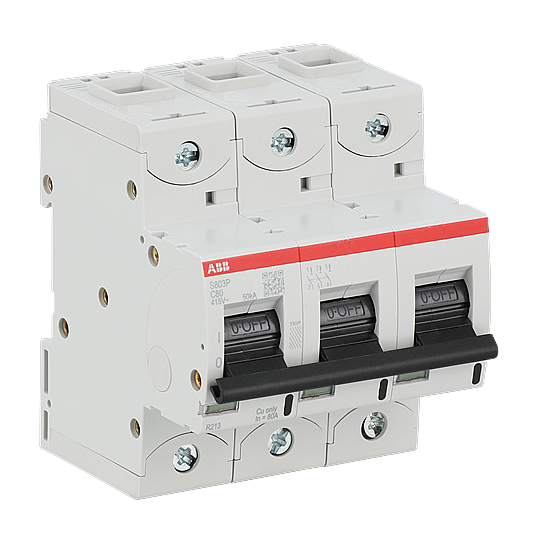

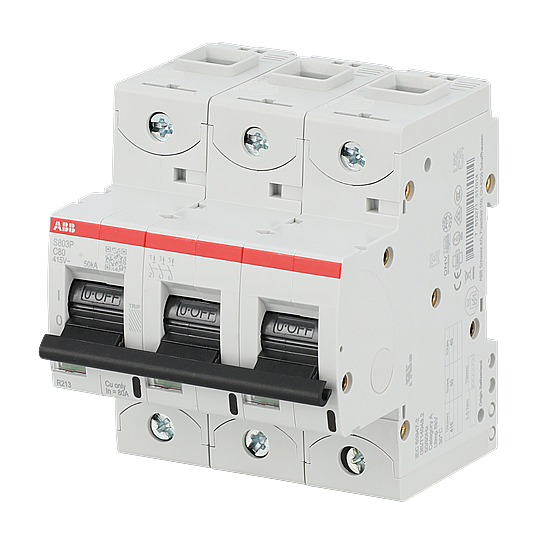

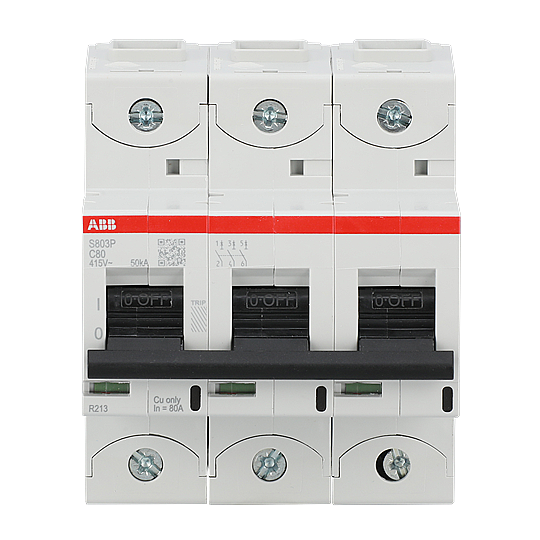

S803P-C 80 3x80A 10kA C eğrisi W Oto.si̇g, ABB'nin 3 kutuplu (üç faz) otomatik sigortasıdır (W otomat / MCB). Hattı aşırı akım ve kısa devreye karşı korur; arıza giderildikten sonra kolu kaldırılarak tekrar devreye alınır.

C eğrisi: 5–10×In arası açar; motor, trafo, LED ve floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır. 80 A anma akımı; kesme kapasitesi 6 kA olup pano beklenen kısa devre akımına göre seçilir. 35 mm DIN ray üzerine geçmeli monte edilir, vidalı klemens ile hızlı kablaj sağlar.

Teknik Özellikler

• Anma Akımı (In): 80 A
• Açma Karakteristiği (Eğri): C
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V AC
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (415 V AC) 50 kA
• İşletme Kesme Kapasitesi (Ics): (240 / 415 V AC) 40 kA
• Frekans: 50/60 Hz
• Güç Kaybı: Total 19,2 W
• Bağlantı Kapasitesi: Flexible 1 – 50 mm²
• Kablo Soyma Boyu: 19 mm
• Sıkma Torku: 3,5 N·m
• Ortam Sıcaklığı: -40 – 70 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 3
• Modül Genişliği: 4,5
• Genişlik: 81,0 mm
• Yükseklik: 95,0 mm
• Derinlik: 82,5 mm
• Net Ağırlık: 740 g
• Montaj Pozisyonu: Her pozisyonda
• Standartlar: IEC/EN 60947-2
• EAN: 7612271517014

Kullanım Alanları

• Priz ve genel amaçlı hatlar: Her linye için ayrı otomatik sigorta ile seçici koruma
• Makine ve pano imalatı: Kumanda trafosu, PLC besleme ve yardımcı devre koruması
• Aydınlatma linyeleri: C eğrisi ile LED/floresan sürücü başlangıç akımına uyum
• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma

Avantajları

• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, kaçak akım bloğu eklenebilir
• Kesme kapasitesi: 6 kA ile ev ve ticari pano şartlarını karşılar
• Orijinal ABB: IEC/EN 60947-2 standardına uygun, CE belgeli
• C eğrisi: motor/trafo yükleri için doğru seçim
