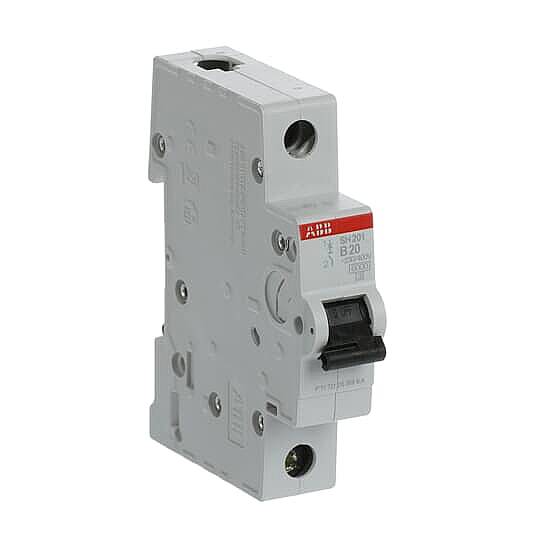

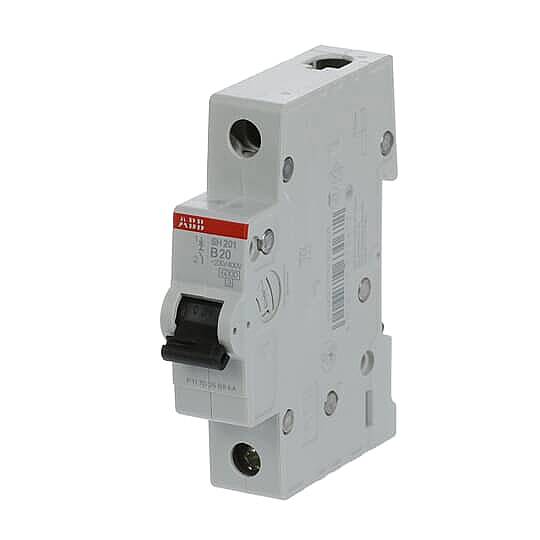

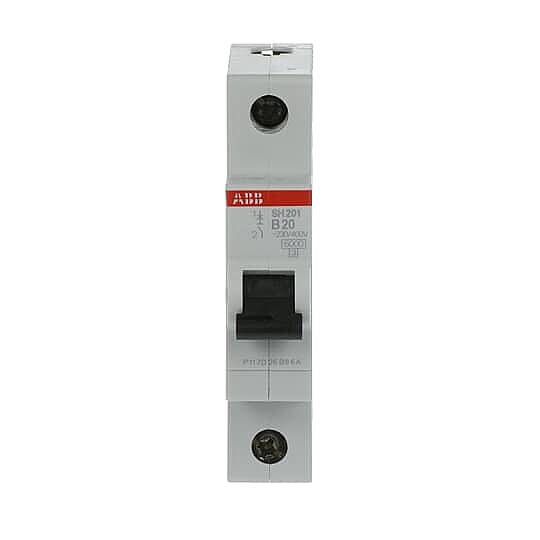

SH 201-B 20 1x20A 6kA B eğrisi W Otomatik Sigorta ABB

SH 201-B 20 1x20A 6kA B eğrisi W Otomatik Sigorta ABB

SH 201-B 20 1x20A 6kA B eğrisi W Otomatik Sigorta, ABB'nin 1 kutuplu (tek faz) otomatik sigortasıdır (W otomat / MCB). Hattı aşırı akım ve kısa devreye karşı korur; arıza giderildikten sonra kolu kaldırılarak tekrar devreye alınır.

B eğrisi: 3–5×In arası açar; aydınlatma, priz ve düşük başlangıç akımlı yükler için uygundur. 20 A anma akımı; kesme kapasitesi 6 kA olup pano beklenen kısa devre akımına göre seçilir. 35 mm DIN ray üzerine geçmeli monte edilir, vidalı klemens ile hızlı kablaj sağlar.

Teknik Özellikler

• Anma Akımı (In): 20 A
• Açma Karakteristiği (Eğri): B
• Kutup Sayısı: 1P
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 230 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 440 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Güç Kaybı: 2,5 W
• Elektriksel Ömür: 20000 AC çevrim
• Mekanik Ömür: 20.000 çevrim
• Klemens Tipi: Vidalı kafes klemens
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Conductor 25 / 25 mm²
• Sıkma Torku: 2 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 ... +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 2
• Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
• Modül Genişliği: 1
• Genişlik: 17,5 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 0,105 kg
• Montaj Pozisyonu: any
• EAN: 4016779630672

Kullanım Alanları

• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
• Priz ve genel amaçlı hatlar: Her linye için ayrı otomatik sigorta ile seçici koruma
• Makine ve pano imalatı: Kumanda trafosu, PLC besleme ve yardımcı devre koruması
• Aydınlatma linyeleri: B eğrisi ile LED/floresan sürücü başlangıç akımına uyum

Avantajları

• Kesme kapasitesi: 6 kA ile ev ve ticari pano şartlarını karşılar
• Orijinal ABB: IEC/EN 60898-1 standardına uygun, CE belgeli
• B eğrisi: aydınlatma/priz yükleri için doğru seçim
• Hızlı kurulum: DIN ray üzerine tek hareketle geçer
• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
