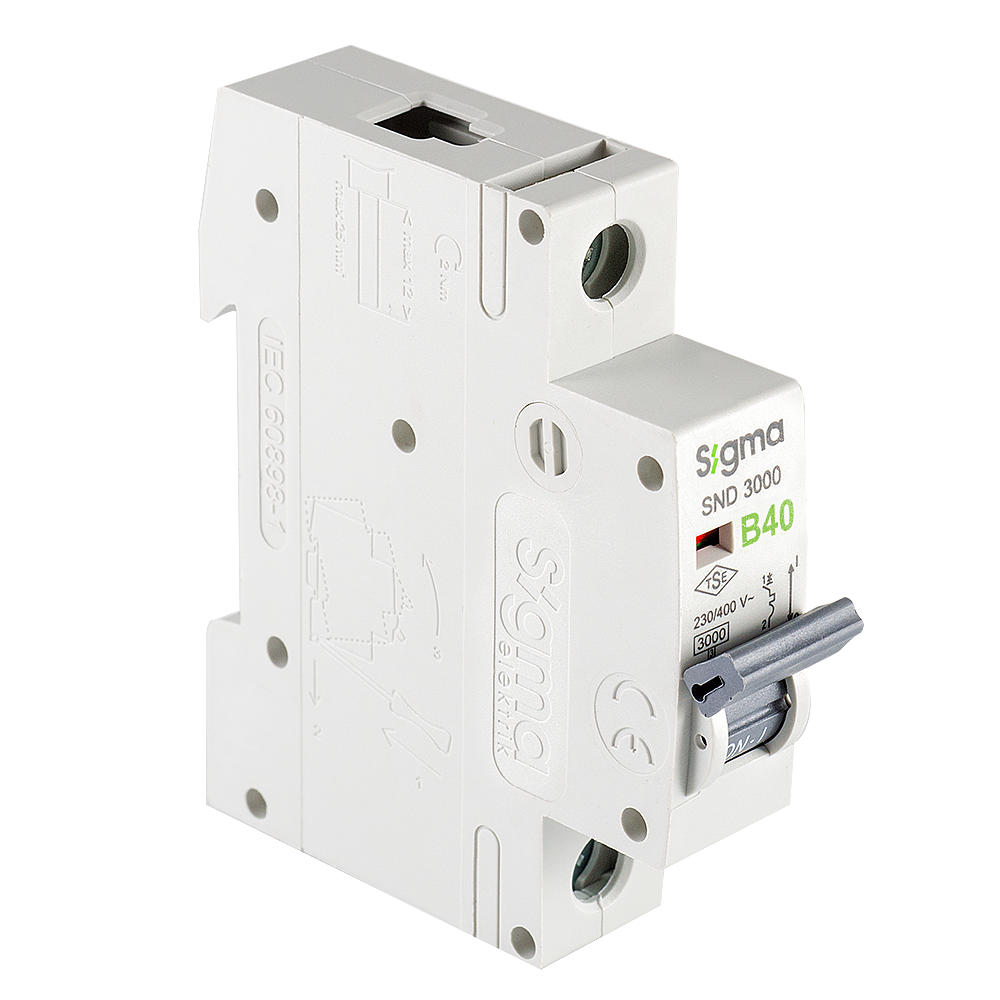

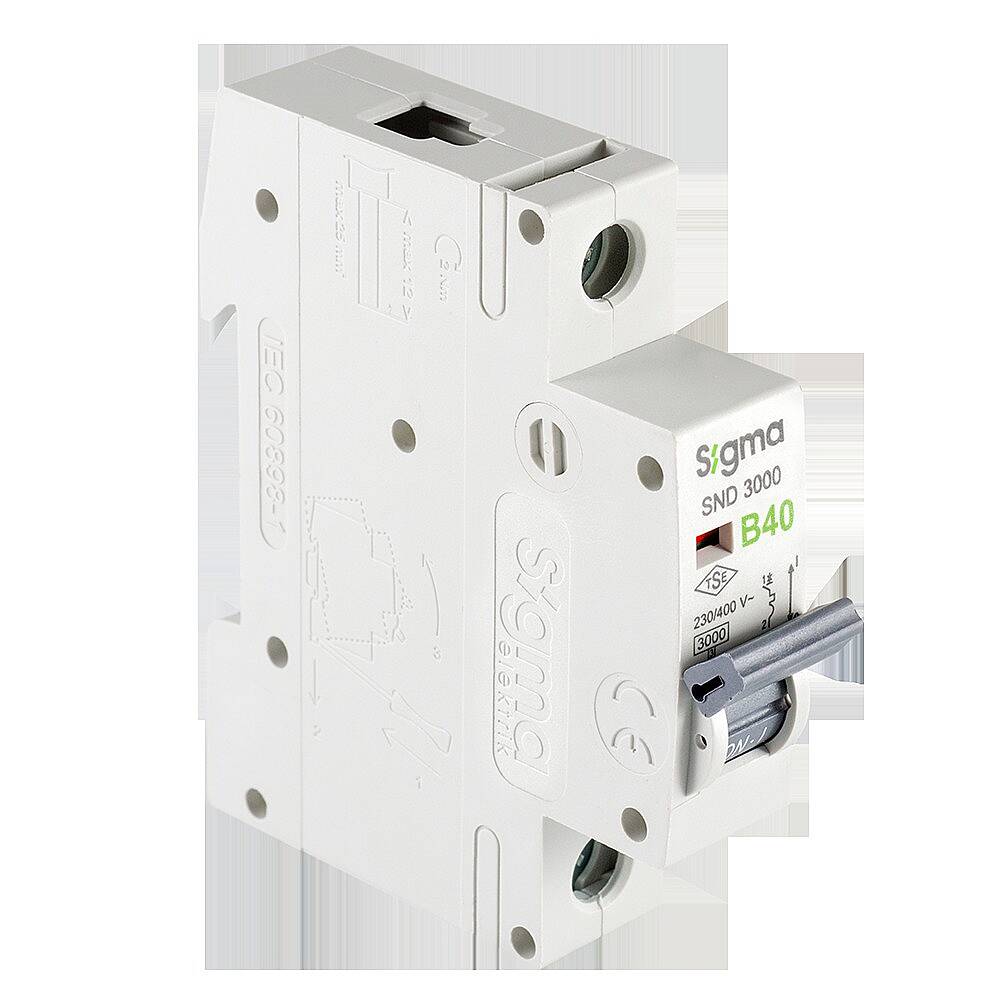

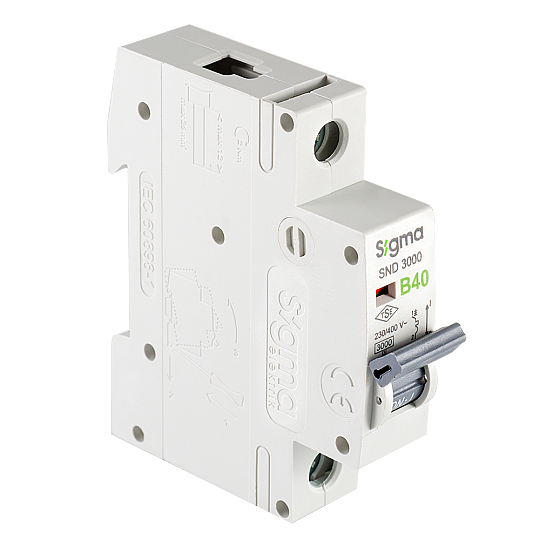

Sigma 1x40A 3kA B TİPİ W OTOMATİK SİGORTA, aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici). Sigma Elektrik, 1993'ten beri Türkiye'de üretim yapan, Ünlü Grup bünyesindeki yerli bir şalt malzemesi markasıdır.
Çalışma prensibi: Cihaz içindeki bimetal şerit, sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. B eğrisi: 3–5×In arası açar, aydınlatma, priz ve düşük başlangıç akımlı yükler için uygundur.
Seçim kriteri: 40 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 3 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 10 mm²'dir (nihai kesit, kablo uzunluğu, döşeme şekli ve ortam sıcaklığına göre projelendirilmelidir).
Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.
Teknik Parametreler
| Anma Akımı (In) | 40 A |
| Açma Karakteristiği | B |
| Kutup Sayısı | 1P |
| Kesme Kapasitesi (Icn) | 3 kA |
| Tavsiye Edilen Kablo Kesiti | 10 mm² |
| Standart | IEC/EN 60898-1 |
| Montaj Şekli | 35 mm DIN Rayı |
| Marka | Sigma |
Kullanım Alanları
- Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
- Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma
Avantajları
- Yerli üretim: Sigma Elektrik Türkiye'de üretir
- IEC/EN 60898-1 uyumlu
- Hızlı kurulum: 35 mm DIN ray üzerine tek hareketle geçer
| Ağırlık | : | 0.16 kg |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 3SB140B |
