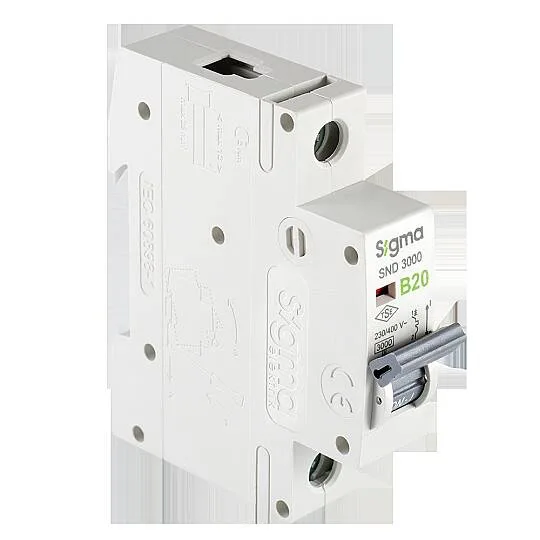

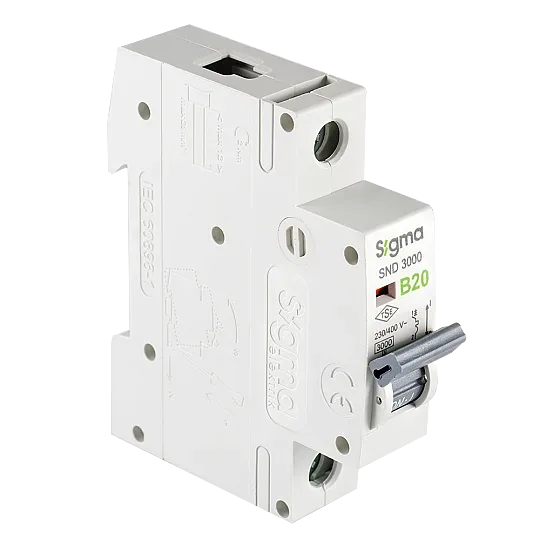

1x20A 3kA B TİPİ W OTOMATİK SİGORTA (SM Serisi) Sigma

Sigma 1x20A 3kA B TİPİ W OTOMATİK SİGORTA (SM Serisi), aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici). Sigma Elektrik, 1993'ten beri Türkiye'de üretim yapan, Ünlü Grup bünyesindeki yerli bir şalt malzemesi markasıdır.

Çalışma prensibi: Cihaz içindeki bimetal şerit, sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. B eğrisi: 3–5×In arası açar, aydınlatma, priz ve düşük başlangıç akımlı yükler için uygundur.

Seçim kriteri: 20 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 3 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 4 mm²'dir (nihai kesit, kablo uzunluğu, döşeme şekli ve ortam sıcaklığına göre projelendirilmelidir).

Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.

Teknik Parametreler

Kullanım Alanları

• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma

Avantajları

• Yerli üretim: Sigma Elektrik Türkiye'de üretir
• IEC/EN 60898-1 uyumlu
• Hızlı kurulum: 35 mm DIN ray üzerine tek hareketle geçer
