Motor Koruma Şalteri Seçim Rehberi
Motor koruma şalteri (MKŞ, MPCB), üç fazlı elektrik motorlarını aşırı yüke, kısa devreye ve faz kaybına karşı koruyan; motorun etiket akımına göre ayarlanabilen, pano içinde 35 mm DIN rayına takılan şalterdir. Ayrı bir sigorta ve termik röle yerine tek cihazda koruma ve elle açma-kapama sağlar; kontaktörle birlikte pompa, fan, kompresör ve konveyör gibi motorlu sistemlerin yol verme panolarında kullanılır.
Önemli: Motor koruma şalterinin seçimi ve ayarı motorun ve tesisatın güvenliğini doğrudan etkiler. Bu rehber bilgilendirme amaçlıdır; pano ve motor bağlantı işlerini yetkili bir elektrikçiye veya elektrik mühendisine yaptırın.
Motor koruma şalteri ne işe yarar, nasıl çalışır?
Motor koruma şalteri, motoru besleyen iletkenlerden geçen akımı izler ve üç koruma işlevini tek gövdede birleştirir:
- Termik koruma (aşırı yük): Motor, sıkışma, aşırı yüklenme veya yıpranmış rulman gibi nedenlerle etiket akımının üzerinde akım çektiğinde şalter gecikmeli olarak açar. Açma eşiği, ön yüzdeki ayar düğmesiyle motorun etiket akımına göre ayarlanır.
- Manyetik koruma (kısa devre): Motor sargısında veya kablosunda kısa devre oluştuğunda şalter anında açar. Bu eşik üretici tarafından sabitlenmiştir, kullanıcı ayarlamaz.
- Faz kaybı hassasiyeti: Üç fazdan biri kesildiğinde motor iki fazla çalışmaya zorlanır ve kalan fazlardaki akım yükselir. Şalter bu durumu algılayarak normal aşırı yükten daha hızlı açar ve motor sargısının yanma riskini azaltır.
Bunlara ek olarak ön yüzdeki döner kol veya butonlarla motor devresi elle açılıp kapatılabilir; birçok modelde kol, bakım sırasında kilitlenebilir.
Motor koruma şalteri neyi korumaz? Pompanın kuru çalışması gibi akımın düştüğü arızaları algılamaz; bunun için uygulamaya göre seviye rölesi, akım izleme rölesi veya özel pompa koruma rölesi kullanılır. Kaçak akıma karşı da korumaz; insan güvenliği için ayrıca kaçak akım rölesi gerekir.
Otomatik sigorta ve termik röleden farkı
Motor devrelerinde üç cihaz sık karıştırılır. Aralarındaki temel fark, motoru neye karşı ve nasıl koruduklarıdır:
| Cihaz | Aşırı yük | Kısa devre | Faz kaybı | Motor akımına ayarlanır mı? |
|---|---|---|---|---|
| Motor koruma şalteri | Var | Var | Var | Evet, ayar düğmesiyle |
| Termik röle | Var | Yok, önüne sigorta veya şalter gerekir | Çoğu modelde var | Evet; kendisi devreyi kesmez, kontaktörü açtırır |
| Otomatik sigorta (C eğrisi) | Genel aşırı akım koruması; motor akımına ince ayarlı değil | Var | Yok | Hayır, sabit anma akımı |
Otomatik sigorta esas olarak hattı ve kabloyu aşırı akım ve kısa devreye karşı korumak için seçilir; anma akımı sabittir ve motorun etiket akımına göre ince ayar yapılamaz. Örneğin etiket akımı 5 A olan bir motor 6A'lik sigortayla beslendiğinde, motor aşırı yüklenip 6,5 A çekse sigorta uzun süre açmayabilir ve motor ısınmaya devam eder. 5 A'e ayarlanmış motor koruma şalteri ise bu aşırı yükü algılar ve termik karakteristiğine göre, aşırı yükün büyüklüğüne bağlı bir süre sonra açar. Termik koruma anında açan bir eşik değildir; akım ayar değerini ne kadar aşarsa açma o kadar hızlı olur.
Kompakt şalterden (TMŞ) farkı:Kompakt şalterler genellikle ana giriş ve dağıtım hatlarını korumak için kullanılır. Motor koruma şalteri ise tek bir motorun etiket akımına göre ayarlanan, faz kaybına duyarlı ve kontaktörle birleşebilen kompakt bir motor koruma cihazıdır.
Termik röle + sigorta mı, motor koruma şalteri mi? İki çözüm de yaygındır. Motor koruma şalteri kısa devre ve aşırı yük korumasını tek cihazda topladığı için panoda daha az yer kaplar ve bağlantısı sadedir. Otomatik çalışan (şamandıra, basınç şalteri, zaman rölesi ile kumanda edilen) sistemlerde, motoru açıp kapatmak için şalterin arkasına ayrıca bir kontaktör konur.
Doğru ayar aralığı nasıl seçilir?
Motor koruma şalteri motorun gücüne (kW) göre değil, motor etiketinde yazan nominal akıma (In) göre seçilir:
- Etiketi okuyun: Motorun üzerindeki etikette gerilim ve akım değerleri yazar. Etikette "230/400 V – 8,6/5 A" gibi iki değer varsa, motorun bağlı olduğu şebeke gerilimine karşılık gelen akım esas alınır; 400 V trifaze şebekede motor bu gerilime uygun bağlantı şekliyle (bu örnekte yıldız) bağlandığında akım 5 A'dir.
- Ayar aralığını seçin: Etiket akımı, şalterin termik ayar aralığının içinde kalmalıdır. 5 A'lik motor için 4 – 6,3 A aralıklı bir model uygundur. Etiket akımı iki aralığın sınırına denk geliyorsa (örneğin 6,3 A), ayarın aralık içinde rahatça yapılabildiği modeli seçin.
- Ayarı yapın: Ön yüzdeki ayar düğmesi motorun etiket akımına getirilir. Ayarı etiket akımının üzerine almak, aşırı yük korumasını zayıflatır.
- Kesme kapasitesini kontrol edin: Şalterin kısa devre kesme kapasitesi (Icu / Ics), panodaki olası kısa devre akımından düşük olmamalıdır. Değer; seriye, ayar aralığına ve gerilime göre değişir, ürün veri sayfasından kontrol edilir.
Kısa ayar kuralı: Direkt yol vermede şalter ayarı = motor etiket akımı (In). Örnek: 400 V'ta etiket akımı 5 A olan motor için ayar 5 A. Yıldız-üçgen yol vermede şalter motor sargı koluna bağlanıyorsa ayar, etiket akımının yaklaşık 0,58 katıdır (In × 0,58); hat girişindeyse etiket akımına ayarlanır.
Ayar düğmesini en yükseğe çevirmeyin: Şalter sık attığında ayarı yükseltmek, motor zorlandığında korumanın devreye girmemesine ve sargının yanmasına yol açabilir. Önce atmanın nedenini bulun.
Özel durumlar: Yıldız-üçgen yol vermede şalterin ayar değeri devredeki konumuna göre değişir (yukarıdaki kural). Dalgıç pompa motorları için üreticiler genellikle etiket akımına göre hassas ayar ve hızlı açan koruma ister; ayarı etiket akımının üzerine çıkarmayın, pompa üreticisinin talimatına uyun. Kuyularda kuru çalışmaya karşı uygulamaya göre seviye rölesi veya özel pompa koruma rölesi kullanılır. Kalkışı uzun süren ağır yüklerde (büyük fanlar, kırıcılar, değirmenler) standart açma sınıfı yetersiz kalabilir. Frekans invertörü (sürücü) ile çalışan motorlarda koruma sürücünün talimatına göre kurulur. Bu durumlarda seçimi elektrikçi veya proje belirlemelidir.
Motor gücüne göre ayar aralığı (400 V trifaze)
Aşağıdaki değerler, bu sayfadaki Schneider Electric GV2ME modellerinin etiketinde üretici tarafından verilen, 400 V trifaze standart motorlar için yaklaşık motor gücü karşılıklarıdır. Aynı güçteki iki motorun akımı verime, devir sayısına ve güç faktörüne göre farklı olabilir; kesin seçim için daima motor etiketindeki akıma bakın.
| Termik ayar aralığı | Yaklaşık motor gücü (400 V) | Örnek ürün |
|---|---|---|
| 1,6 – 2,5 A | 0,75 kW | GV2ME07 |
| 2,5 – 4 A | 1,5 kW | GV2ME08 |
| 4 – 6,3 A | 2,2 kW | GV2ME10 |
| 6 – 10 A | 4 kW | GV2ME14 |
| 9 – 14 A | 5,5 kW | GV2ME16 |
| 13 – 18 A | 7,5 kW | GV2ME20 |
| 17 – 23 A | 9 kW | GV2ME21 |
| 20 – 25 A | 11 kW | GV2ME22 |
| 24 – 32 A | 15 kW | GV2ME32 |
ABB modellerinde ayar aralıkları biraz farklı kademelenir (örneğin 6,3 – 10 A, 8 – 12 A, 10 – 16 A); seçim yine motor etiketindeki akıma göre yapılır. Tek fazlı motorlarda aynı güç için akım daha yüksektir ve bu tablo kullanılmaz. Motor koruma şalterleri tek fazlı motorlarda da kullanılabilir; bunun için çoğu üretici, akımın üç kutbun hepsinden seri olarak geçecek şekilde köprülenerek bağlanmasını ister; aksi hâlde şalter bunu faz kaybı olarak algılayıp açabilir. Bağlantı şekli markaya ve modele göre değişebilir; üreticinin tek faz bağlantı şemasına göre elektrikçiye yaptırın.
Motor koruma şalteri serileri ve farkları

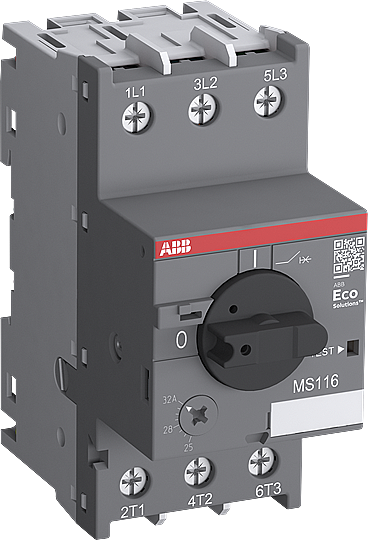

ABB MS116
Bu sayfada 0,1 – 32 A · 45 mmKompakt ve ekonomik seri; döner kollu. Küçük ve orta güçlü pompa, fan ve tezgâh motorlarında yaygın. Bu sayfada en geniş stoklu seri.

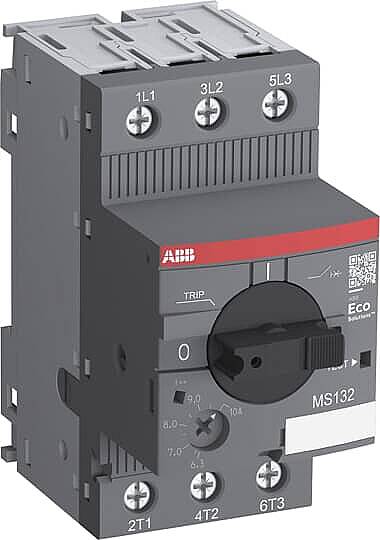

ABB MS132
Bu sayfada 0,4 – 32 A · 45 mmMS116 ile benzer ayar aralıklarına sahip, daha yüksek kısa devre kesme kapasitesi sunan seri. Kısa devre akımının yüksek olabileceği panolarda tercih edilir.

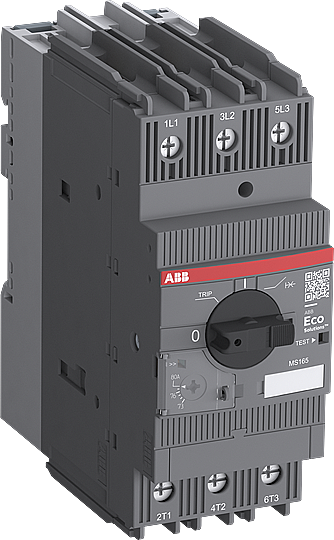

ABB MS165
Bu sayfada 30 – 65 A · 55 mmBüyük gövdeli seri; üreticinin ürün ailesi daha geniş bir akım aralığını kapsar. Bu sayfada 30 – 42 A, 40 – 54 A ve 52 – 65 A modelleri vardır.
Schneider GV2ME / GV2P
Bu sayfada 0,4 – 32 ATeSys GV2 ailesi. GV2ME butonlu (başlat / durdur), GV2P döner kollu. Ürün adlarında 400 V için yaklaşık motor gücü de yazar.
Bu sayfada ayrıca ABB MS450 (22 – 32 A, büyük gövde), Schneider GZ1E, Makel 4 – 6,3 A modeli ve Entes MKS motor koruma röleleri bulunur.
- ABB MO132: Adında "MO" olan modeller yalnızca manyetik (kısa devre) koruma yapar; termik ayar düğmesi yoktur. Aşırı yük koruması için ayrıca bir termik röle kullanılır.

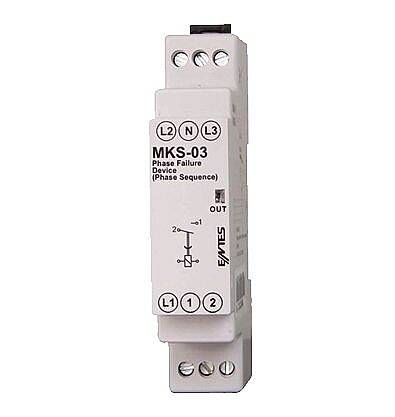

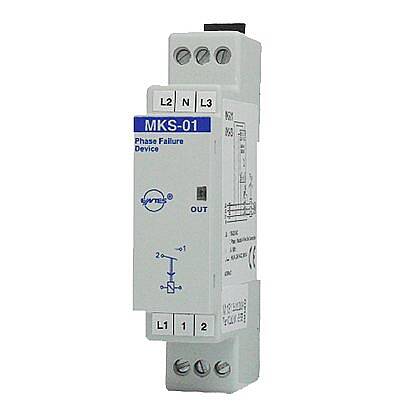

- Entes MKS-01 / MKS-03: Şalter değil, 220 – 230 V AC ile beslenen elektronik motor koruma rölesidir. Motor akımını izler ve arıza durumunda kontaktörü açtırır; devreyi kendisi kesmez. Kısa devre koruması için devrede ayrıca bir sigorta veya şalter gerekir.
Ürün adı nasıl okunur? ABB "MS116-10 6,3-10A": MS116 serisi, termik ayar aralığı 6,3 – 10 A. Sondaki sayı aralığın üst değeridir. Schneider kodlarındaki sayı ise amper değildir: GV2ME10 4 – 6,3 A, GV2ME14 6 – 10 A aralıklı modeldir. Seçimi koddaki sayıya göre değil, ürün adındaki ayar aralığına göre yapın.
Kontaktör ve aksesuarlar
Motor koruma şalteri tek başına motoru elle açıp kapatır. Uzaktan, buton kutusundan, şamandıradan veya zaman rölesinden kumanda gerekiyorsa şalterin arkasına bir kontaktör eklenir. Aynı markanın şalter ve kontaktörü, üreticinin bağlantı parçasıyla birleştirilerek kompakt bir motor yol verici oluşturulabilir.
- Yardımcı kontak: Şalterin açık veya kapalı olduğu bilgisini kumanda devresine veya PLC'ye iletir.
- Sinyal (hata) kontağı: Şalterin arıza nedeniyle attığını bildirir; panoda arıza lambası veya alarm için kullanılır.
- Şönt bobin: Şalteri uzaktan, örneğin acil durdurma butonuyla açtırmaya yarar.
- Muhafaza kutusu: Şalteri pano dışında, doğrudan makine yanında kullanmak için; sahada "motor koruma kutusu" olarak da bilinir. Toz ve suya maruz kalan yerlerde koruma sınıfı (IP) uygun kutu seçilir; şalterin kendi gövdesi IP20'dir.
Aksesuarlar seriye özeldir; bir serinin yardımcı kontağı diğerine uymayabilir. Uyumlu aksesuarlar için Şalt Malzemesi Aksesuarları, başlat-durdur butonları ve sinyal lambaları için Kumanda ve Sinyal Elemanları kategorisine bakabilirsiniz.
Motor koruma şalteri neden atar?
Şalterin atması çoğu zaman motorda veya tesisatta bir sorunun işaretidir. Yaygın nedenler:
- Yanlış ayar: Ayar değeri motorun etiket akımının altında kalmış olabilir.
- Mekanik zorlanma: Sıkışan konveyör, tıkanan pompa çarkı, yıpranmış rulman veya gerilen kayış motorun fazla akım çekmesine yol açar.
- Faz kaybı veya dengesizlik: Gevşeyen bir klemens, atmış bir sigorta veya şebekedeki gerilim dengesizliği.
- Düşük gerilim: Şebeke gerilimi düştüğünde motor aynı işi yapmak için daha fazla akım çeker.
- Sık kalkış: Kısa aralıklarla sürekli durup kalkan motorlarda kalkış akımının ısısı birikir.
- Sıcak pano: Havalandırması yetersiz panolarda yüksek ortam sıcaklığı termik korumayı etkileyebilir.
- Kısa devre: Şalter kalkışta anında atıyorsa motor sargısında veya kablosunda kısa devre veya toprak teması olabilir; elektrikçi uygun ölçü aletiyle yalıtım ölçümü yapmalıdır.
Şalter tutmuyor mu? Birçok döner kollu modelde arıza açmasından sonra kol, 0 ile I arasındaki ara (Trip) konumunda durur; bu hâldeyken doğrudan I konumuna çevirmek şalteri kurmaz. Kolu önce tamamen kapalı (0) konumuna çevirip mekanizmayı sıfırlayın, ardından I konumuna alın. Termik açmadan sonra iç mekanizmanın soğuması için beklemek gerekebilir; üreticinin talimatındaki reset koşullarına uyun. Şalter tekrar tekrar atıyorsa zorlamayın ve ayarı yükseltmeyin; motoru ve tesisatı bir elektrikçiye kontrol ettirin.
Seçerken dikkat edilecekler
- Ayar aralığı: Motor etiketindeki nominal akım aralığın içinde kalmalı.
- Kesme kapasitesi: Panodaki olası kısa devre akımına uygun olmalı; veri sayfasından kontrol edilir.
- Kumanda şekli: Döner kol (ABB MS serisi, Schneider GV2P) veya butonlu (Schneider GV2ME).
- Kontaktör uyumu: Otomatik kumanda gerekiyorsa aynı markanın kontaktörü ve bağlantı parçası.
- Aksesuar ihtiyacı: Arıza sinyali, uzaktan açtırma veya muhafaza kutusu gerekip gerekmediği.
- Genişlik: 45 mm gövdeli seriler (MS116, MS132) ile 55 mm gövdeli büyük seriler (MS165, MS450) panoda farklı yer kaplar.
Sık yapılan hatalar
- Şalteri motorun kW değerine göre seçip etiketteki akıma bakmamak.
- Sık atan şalterin ayarını en yükseğe çevirmek.
- Schneider kodundaki sayıyı (GV2ME10, GV2ME14) amper sanmak.
- Termik koruması olmayan MO serisi şalteri tek başına motor korumasında kullanmak.
- Motor devresini yalnızca otomatik sigortayla korumaya çalışmak.
- Faz kaybından sonra nedeni bulmadan şalteri tekrar tekrar kurmak.
Büyük güçlü motorların yumuşak kalkışı için Soft Starter, tüm pano malzemeleri için Şalt Malzemeler kategorisine bakabilirsiniz.
Motor koruma şalteri modelleri ve ürün kodları
Bu kategoride stokta bulunan modeller. Ürün koduna tıklayarak ürün sayfasına geçebilirsiniz.
| Ürün kodu | Ürün | Seri | Termik ayar aralığı |
|---|---|---|---|
| 1SAM250000R1001 | MS116-0,16 0,1-0,16A Motor Koruma Şalteri ABB | MS116 | 0,1 – 0,16 A |
| 1SAM250000R1002 | MS116-0,25 0,16-0,25A Motor Koruma Şalteri ABB | MS116 | 0,16 – 0,25 A |
| 1SAM250000R1003 | MS116-0,4 0,25-0,4A Motor Koruma Şalteri ABB | MS116 | 0,25 – 0,4 A |
| 1SAM250000R1005 | MS116-1 0,63-1A Motor Koruma Şalteri ABB | MS116 | 0,63 – 1 A |
| 1SAM250000R1006 | MS116-1,6 1-1,6A Motor Koruma Şalteri ABB | MS116 | 1 – 1,6 A |
| 1SAM250000R1007 | MS116-2,5 1,6-2,5A Motor Koruma Şalteri ABB | MS116 | 1,6 – 2,5 A |
| 1SAM250000R1008 | MS116-4 2,5-4A Motor Koruma Şalteri ABB | MS116 | 2,5 – 4 A |
| 1SAM250000R1009 | MS116-6,3 4-6,3A Motor Koruma Şalteri ABB | MS116 | 4 – 6,3 A |
| 1SAM250000R1010 | MS116-10 6,3-10A Motor Koruma Şalteri ABB | MS116 | 6,3 – 10 A |
| 1SAM250000R1012 | MS116-12 8-12A Motor Koruma Şalteri ABB | MS116 | 8 – 12 A |
| 1SAM250000R1011 | MS116-16 10-16A Motor Koruma Şalteri ABB | MS116 | 10 – 16 A |
| 1SAM250000R1013 | MS116-20 16-20A Motor Koruma Şalteri ABB | MS116 | 16 – 20 A |
| 1SAM250000R1014 | MS116-25 20-25A Motor Koruma Şalteri ABB | MS116 | 20 – 25 A |
| 1SAM250000R1015 | MS116-32 25-32A Motor Koruma Şalteri ABB | MS116 | 25 – 32 A |
| 1SAM350000R1004 | MS132-0,63 0,4-0,63A Motor Koruma Şalteri ABB | MS132 | 0,4 – 0,63 A |
| 1SAM350000R1010 | MS132-10 6,3-10A Motor Koruma Şalteri ABB | MS132 | 6,3 – 10 A |
| 1SAM350000R1013 | MS132-20 16-20A Motor Koruma Şalteri ABB | MS132 | 16 – 20 A |

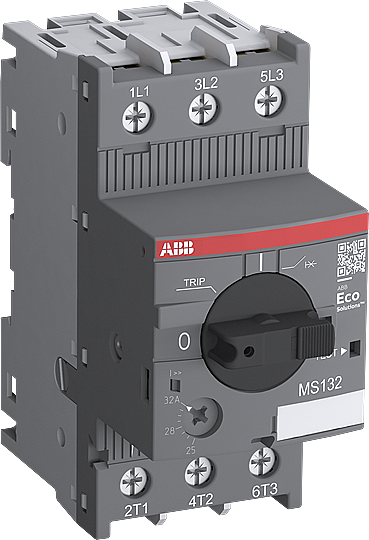

| 1SAM350000R1015 | MS132-32 25-32A Motor Koruma Şalteri ABB | MS132 | 25 – 32 A |
| 1SAM451000R1015 | MS165-42 30-42A Motor Koruma Şalteri ABB | MS165 | 30 – 42 A |
| 1SAM451000R1016 | MS165-54 40-54A Motor Koruma Şalteri ABB | MS165 | 40 – 54 A |
| 1SAM451000R1017 | MS165-65 52-65A Motor Koruma Şalteri. ABB | MS165 | 52 – 65 A |
| 1SAM450000R1004 | MS450-32 22-32A Motor Koruma Şalteri ABB | MS450 | 22 – 32 A |

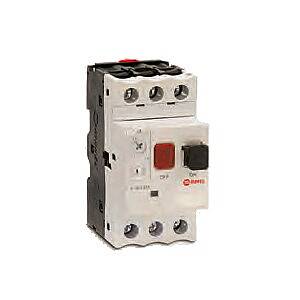

| 69000009 | 4-6,3A Motor Koruma Şalteri Makel | — | 4 – 6,3 A |
| GV2ME04 | 0.40-0.63A MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 0,40 – 0,63 A |

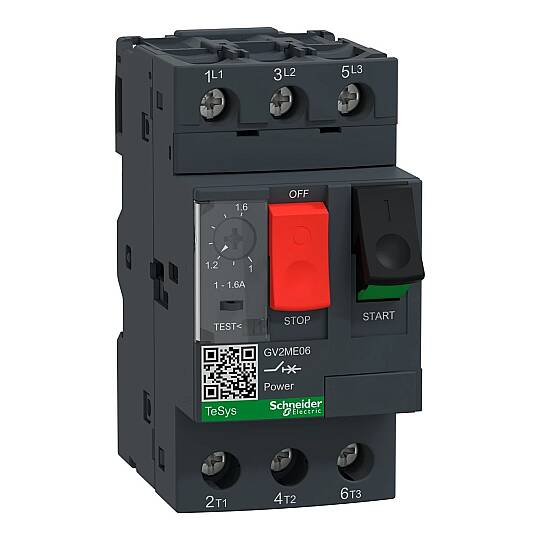

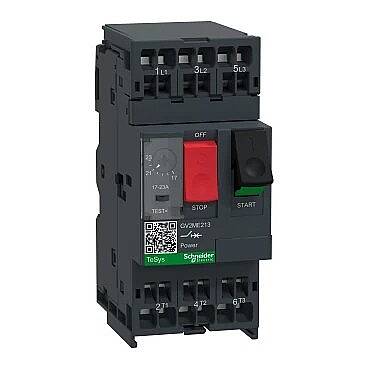

| GV2ME06 | 1-1.6A MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 1 – 1,6 A |
| GV2ME07 | 1.6-2.5A 0.75kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 1,6 – 2,5 A |
| GV2ME08 | 2.5-4A 1.5kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 2,5 – 4 A |
| GV2ME10 | 4-6.3A 2.2kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 4 – 6,3 A |
| GV2ME16 | 9-14A 5,5kW MOTOR KORUMA ŞALTER (GV2ME16) Schneider Electric | GV2ME | 9 – 14 A |
| GV2ME20 | 13-18A 7,5kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 13 – 18 A |
| GV2ME21 | 17-23A 9kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 17 – 23 A |
| GV2ME22 | 20-25A 11kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 20 – 25 A |
| GV2ME32 | 24-32A 15kW MOTOR KORUMA ŞALTER Schneider Electric | GV2ME | 24 – 32 A |

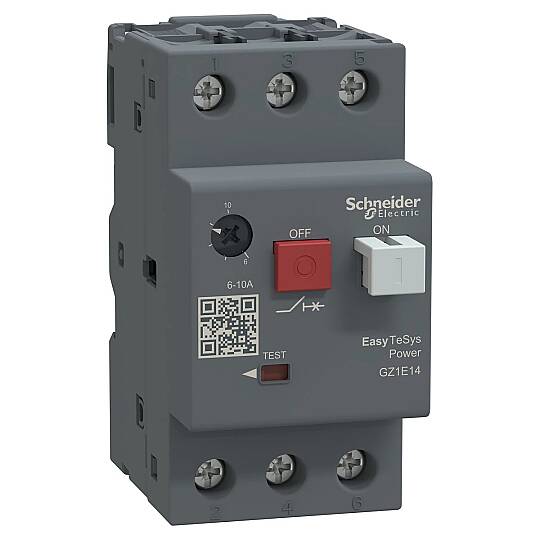

| GZ1E14 | 6-10A MOTOR KORUMA ŞALTERİ Schneider Electric | GZ1E | 6 – 10 A |
| GZ1E22 | 20-25A MOTOR KORUMA ŞALTERİ Schneider Electric | GZ1E | 20 – 25 A |
Sık Sorulan Sorular
Motor koruma şalteri nedir?
Motor koruma şalteri, elektrik motorlarını aşırı yüke, kısa devreye ve faz kaybına karşı koruyan, motorun etiket akımına göre ayarlanabilen şalterdir. Sigorta ve termik rölenin işlevini tek cihazda birleştirir ve motoru elle açıp kapatmaya da yarar.
Motor koruma şalteri ne işe yarar?
Motor zorlandığında veya fazlardan biri kesildiğinde devreyi açarak motor sargısının aşırı ısınıp yanma riskini azaltır, kısa devrede ise devreyi anında keser. Pompa, fan, kompresör ve konveyör gibi motorlu sistemlerin panolarında kullanılır.
Motor koruma şalteri nasıl ayarlanır?
Ön yüzdeki ayar düğmesi, motor etiketinde yazan nominal akıma getirilir. Etikette iki akım değeri varsa, motorun bağlı olduğu şebeke gerilimine ve bağlantı şekline karşılık gelen akım kullanılır. Yıldız-üçgen yol vermede şalter motor sargı koluna bağlıysa ayar etiket akımının yaklaşık 0,58 katıdır. Ayarı etiket akımının üzerine almak korumayı zayıflatır.
Kaç amper motor koruma şalteri almalıyım?
Motor koruma şalteri seçiminde en önemli değer motorun kW değeri değil, motor etiketindeki nominal akımdır. Bu akımın içinde kaldığı ayar aralığını seçin. Örneğin etiket akımı 5 A olan bir motor için 4 – 6,3 A aralıklı model uygundur. Motorun kW değeri yalnızca yaklaşık fikir verir; kesin seçim etiket akımına göre yapılır.
1,5 kW motor için hangi motor koruma şalteri?
400 V trifaze standart bir 1,5 kW motor için üretici etiketlerinde genellikle 2,5 – 4 A aralığı verilir (örneğin Schneider GV2ME08). Motorunuzun etiketindeki akım bu aralığın dışındaysa etiket akımına uygun aralığı seçin.
Motor koruma şalteri ile termik röle farkı nedir?
Termik röle yalnızca aşırı yüke karşı korur ve devreyi kendisi kesmez, kontaktörü açtırır; kısa devre koruması için önüne ayrıca sigorta veya şalter gerekir. Motor koruma şalteri ise aşırı yük, kısa devre ve faz kaybı korumasını tek cihazda toplar ve devreyi doğrudan keser.
Motoru otomatik sigortayla korumak yeterli mi?
Genellikle yeterli değildir. Otomatik sigorta kabloyu korumak için tasarlanmıştır; anma akımı sabittir, motorun etiket akımına göre ayarlanamaz ve faz kaybını algılamaz. Motor, sigortayı attırmayacak kadar hafif bir aşırı yükte uzun süre ısınabilir.
Motor koruma şalteri neden atar?
Yaygın nedenler yanlış ayar, sıkışma veya rulman arızası gibi mekanik zorlanma, faz kaybı veya dengesizlik, düşük şebeke gerilimi, sık durup kalkma ve kısa devredir. Sık atan şalterin ayarını yükseltmek çözüm değildir; nedeni bir elektrikçiye buldurun.
Motor koruma şalteri tek fazlı motorda kullanılır mı?
Kullanılabilir; çoğu üretici akımın üç kutbun hepsinden seri olarak geçecek şekilde köprülenerek bağlanmasını ister, aksi hâlde şalter faz kaybı algılayıp açabilir. Tek fazlı motorlarda aynı güç için akım daha yüksektir; ayar aralığı yine etiket akımına göre seçilir ve bağlantı üreticinin şemasına göre yapılır.
GV2ME10 kaç amper?
Schneider GV2ME10'un termik ayar aralığı 4 – 6,3 A'dir; koddaki 10 amper değeri değil, aralık kodudur. Üretici, bu modeli 400 V trifaze yaklaşık 2,2 kW'lık motorlar için verir.
ABB MS116 ile MS132 farkı nedir?
İkisi de 45 mm genişliğinde, döner kollu ABB motor koruma şalteridir ve benzer ayar aralıklarında üretilir. MS132, MS116'ya göre daha yüksek kısa devre kesme kapasitesi sunar; kısa devre akımının yüksek olabileceği panolarda tercih edilir. Kesin değerler ayar aralığına ve gerilime göre veri sayfasında verilir.
Motor koruma şalteri bağlantısı nasıl yapılır?
Genel olarak şebeke fazları şalterin giriş klemenslerine (çoğu modelde üstte, 1-3-5 veya L1-L2-L3), motor veya kontaktör ise çıkış klemenslerine (altta, 2-4-6 veya T1-T2-T3) bağlanır. Klemens işaretleri ve bağlantı şekli üreticiye göre değişebilir; bağlantıyı cihaz üzerindeki şemaya göre, elektrik kesilip gerilim olmadığı doğrulandıktan sonra yetkili bir elektrikçi yapmalıdır.
Motor koruma şalterine kontaktör gerekir mi?
Motor yalnızca elle açılıp kapatılacaksa gerekmez. Şamandıra, basınç şalteri, zaman rölesi, buton kutusu veya PLC ile otomatik ya da uzaktan kumanda edilecekse şalterin arkasına kontaktör eklenir.
