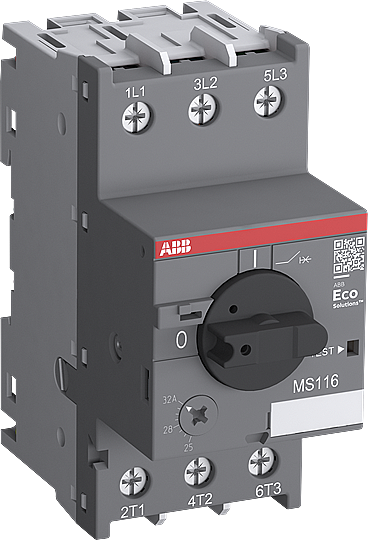

MS116-32 25-32A Motor Koruma Şalteri ABB

MS116-32 25-32A Motor Koruma Şalteri ABB

ABB MS116-32 25-32A Motor Koruma Şalteri; elektrik motorlarını aşırı yük, kısa devre ve faz kaybına karşı koruyan motor koruma şalteridir (MMS). Ayar akımı motorun etiket değerine göre 25-32A aralığında ayarlanır.

Ayar aralığı 25-32A. Elle çevirmeli açma/kapama, faz kaybı koruması ve pano kapağından kilitlenebilir kol standarttır. Yardımcı kontak, hata (sinyal) kontağı ve şönt bobin eklenebilir.

Teknik Özellikler

• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: Main Circuit 690 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): Main Circuit 6 kV
• Kesme Kapasitesi (Icu): (230 V AC) 16 kA
• İşletme Kesme Kapasitesi (Ics): (230 V AC) 10 kA
• Güç Kaybı: 1,9 – 3,1 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Main Circuit 10 mm
• Sıkma Torku: Main Circuit 2 N·m
• Ortam Sıcaklığı: Around the Enclosure 0 ... +40 °C
• Koruma Sınıfı: Housing IP20
• Kirlilik Derecesi: 3
• Şok Dayanımı (IEC 60068-2-27): 11 ms Pulse 25g
• Genişlik: 45 mm
• Yükseklik: 97,8 mm
• Derinlik: 85,4 mm
• Net Ağırlık: 0,31 kg
• Montaj Pozisyonu: 1 – 6
• Standartlar: IEC/EN 60947-1
• EAN: 4013614405679

Kullanım Alanları

• Konveyör ve tezgâh tahrikleri: Mekanik sıkışmada hızlı açma
• Pompa, fan, kompresör: Sürekli çalışan motorlarda aşırı yük koruması
• Motor yol verme panoları: Kontaktörle birlikte kompakt motor koruması
• Küçük güçlü motor grupları: Ayrı termik + şalter yerine tek cihaz

Avantajları

• 3'ü bir arada: Aşırı yük + kısa devre + faz kaybı koruması
• Kompakt: Kontaktörle doğrudan birleşir, panoda az yer
• Orijinal ABB MS: IEC/EN 60947-1 uyumlu
• Hassas ayar: 25-32A termik ayar aralığı
• Aksesuar: Yardımcı/sinyal kontağı, şönt bobin, kutu montaj
