A1B 125 40A 18KA 3p FORM.Kompakt Şalter ABB

A1B 125 40A 18KA 3p FORM.Kompakt Şalter ABB

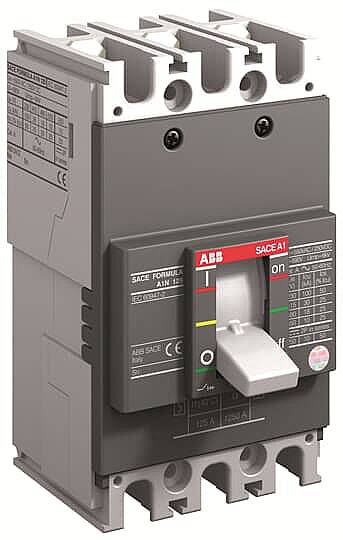

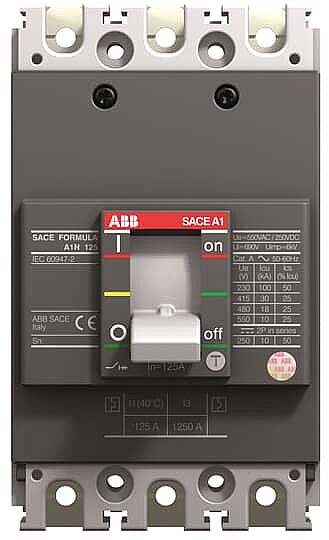

A1B 125 40A 18KA 3p FORM.Kompakt Şalter, ABB Tmax/Formula ailesinden 3 kutuplu bir kompakt şalterdir. 40 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

40 A anma akımı, (240 V AC) 25 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): Main Circuit 40 A
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: 550 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (240 V AC) 25 kA
• İşletme Kesme Kapasitesi (Ics): (240 V AC) 12,5 kA
• Güç Kaybı: 4,5 W
• Genişlik: 76,2 mm
• Yükseklik: 130 mm
• Derinlik: 60 mm
• Net Ağırlık: 0,776 kg
• Standartlar: IEC
• EAN: 8015644006112

Kullanım Alanları

• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici

Avantajları

• Yüksek kesme kapasitesi: (240 V AC) 25 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
