XT1C 160 80A 18KA 4p Termik Manyetik Kompakt Şalter ABB

XT1C 160 80A 18KA 4p Termik Manyetik Kompakt Şalter ABB

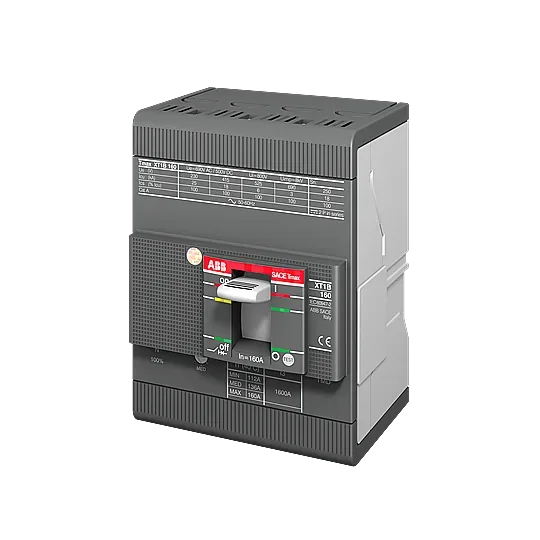

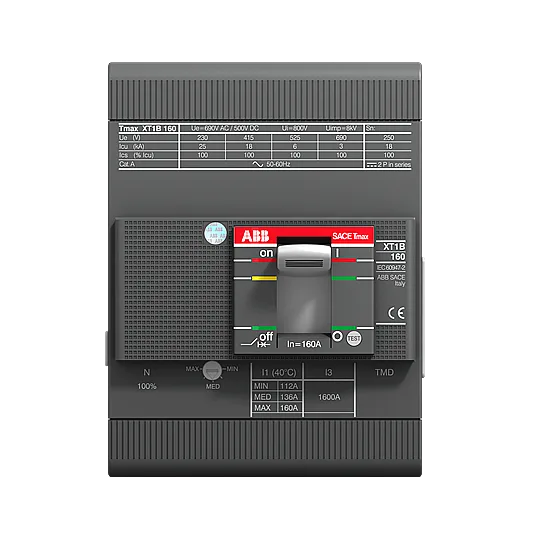

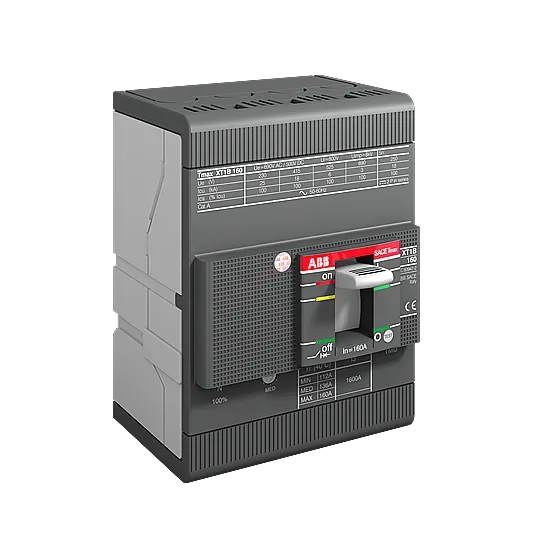

ABB XT1C 160 80A 18KA 4p Termik Manyetik Kompakt Şalter; otomatik sigortadan daha yüksek akım ve kısa devre kesme kapasitesi gereken ana ve dağıtım panolarında kullanılan kompakt (kutulu) devre kesicidir (MCCB). Aşırı yük (termik) ve kısa devre (manyetik) korumasını bir arada sağlar.

80 A anma akımı, (220 V AC) 40 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 80 A
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 690 V
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): 800 V
• Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
• Kesme Kapasitesi (Icu): (220 V AC) 40 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 40 kA
• Güç Kaybı: 4,8 W
• Bağlantı Tipi: Bolt
• Sıkma Torku: 6 N·m
• Genişlik: 101,6 mm
• Yükseklik: 130 mm
• Derinlik: 70 mm
• Net Ağırlık: 1,4 kg
• Standartlar: IEC60947-2
• EAN: 8015644012991

Kullanım Alanları

• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici
• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları

Avantajları

• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC60947-2 uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (220 V AC) 40 kA Icu
