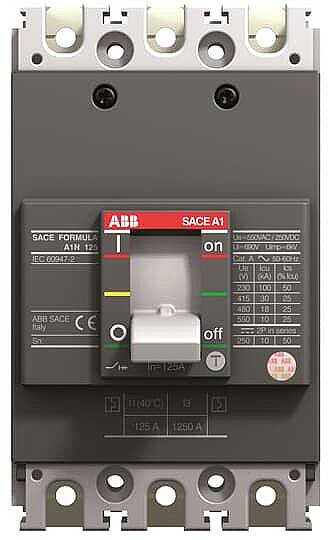

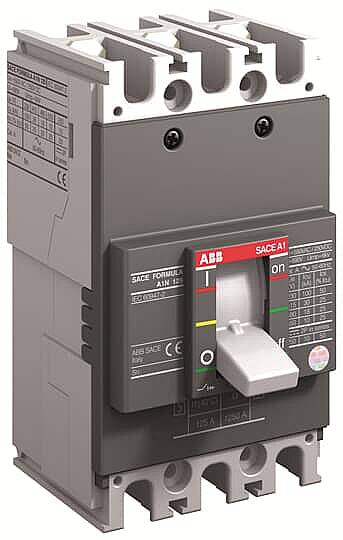

A1N125 40A 36KA 3p FORM.Kompakt Şalter ABB

A1N125 40A 36KA 3p FORM.Kompakt Şalter ABB

ABB A1N125 40A 36KA 3p FORM.Kompakt Şalter; otomatik sigortadan daha yüksek akım ve kısa devre kesme kapasitesi gereken ana ve dağıtım panolarında kullanılan kompakt (kutulu) devre kesicidir (MCCB). Aşırı yük (termik) ve kısa devre (manyetik) korumasını bir arada sağlar.

40 A anma akımı, (240 V AC) 100 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): Main Circuit 40 A
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: 550 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (240 V AC) 100 kA
• İşletme Kesme Kapasitesi (Ics): (240 V AC) 50 kA
• Güç Kaybı: 4,5 W
• Genişlik: 76,2 mm
• Yükseklik: 130 mm
• Derinlik: 60 mm
• Net Ağırlık: 0,794 kg
• Standartlar: IEC
• EAN: 8015644694098

Kullanım Alanları

• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici
• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi

Avantajları

• Yüksek kesme kapasitesi: (240 V AC) 100 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
