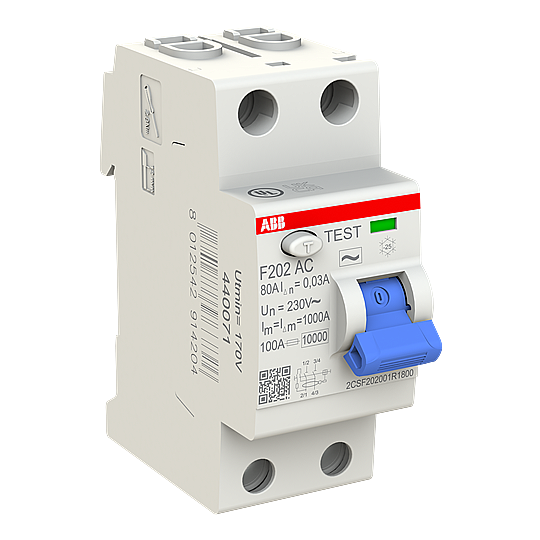

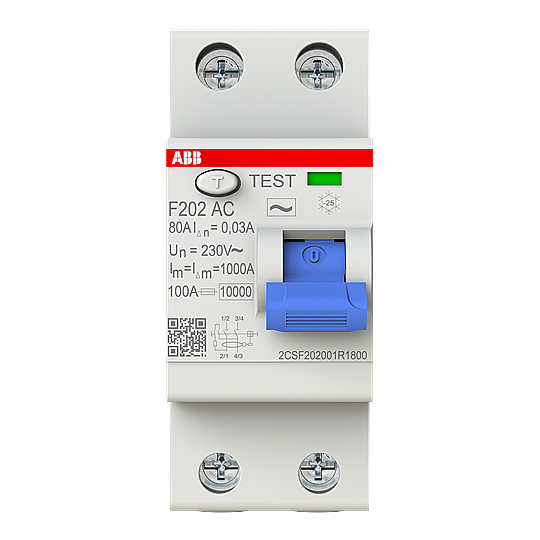

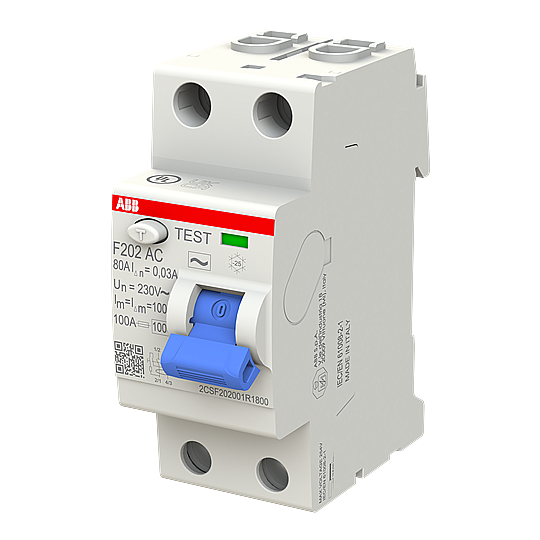

F202 AC-80/0,03 2x80A 30mA Kaçak Akım Koruma Rölesi ABB

F202 AC-80/0,03 2x80A 30mA Kaçak Akım Koruma Rölesi ABB

F202 AC-80/0,03 2x80A 30mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve tek fazlı (1 faz + nötr), 2 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 30 mA'yı geçen bir kaçakta kontakları anında (< 40 ms) açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 30 mA eşiği priz ve aydınlatma hatlarında elektrik çarpması riskini ortadan kaldırır.

Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 80 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 80 A
• Anma Kaçak Akımı: 30 mA
• Kaçak Akım Tipi: AC
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 2P
• Anma Gerilimi (Ur): 230 V
• Anma Çalışma Gerilimi: 230 V
• Anma Yalıtım Gerilimi (Ui): 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 10 kA
• Frekans: 50/60 Hz
• Güç Kaybı: 4,5 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 20.000 çevrim
• Klemens Tipi: Vidalı kafes klemens
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Bara 10 mm²
• Anma Kesiti: 4 - çok telli 0 – 35 mm²
• Kablo Soyma Boyu: 12,7 mm
• Sıkma Torku: 2,8 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 – +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 2
• Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
• Modül Genişliği: 2
• Modül Sayısı: 2
• Genişlik: 35 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 200 g
• Montaj Tipi: 35 mm DIN ray
• Montaj Pozisyonu: Her pozisyonda
• RAL Renk Kodu: RAL 7035 benzeri (açık gri)
• Standartlar: IEC/EN 61008
• EAN: 8012542914204

Kullanım Alanları

• Konut priz ve aydınlatma hatları: Elektrik çarpmasına karşı zorunlu 30 mA koruma
• Dış mekân ve bahçe tesisatı: Sulama, dış aydınlatma ve dış priz devreleri
• Tali panolara ana giriş: 80 A ile grup panolarının önünde toplu koruma
• Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği

Avantajları

• Hızlı açma: Kaçak anında devreyi anında (< 40 ms) keser
• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
• Kolay montaj: 35 mm DIN ray, vidalı klemens
• Geniş sıcaklık: -25 – +55 °C arasında çalışır
