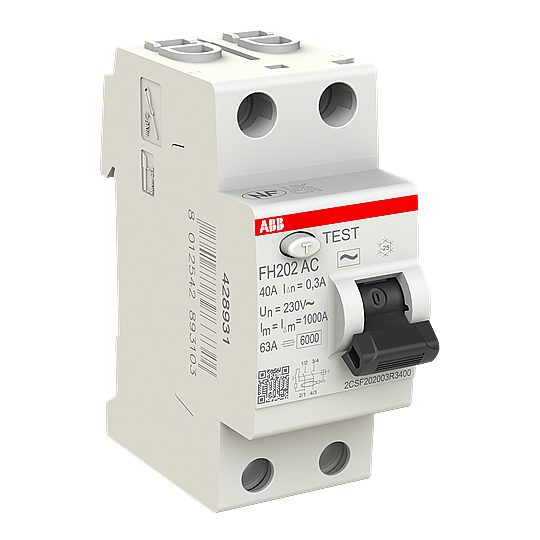

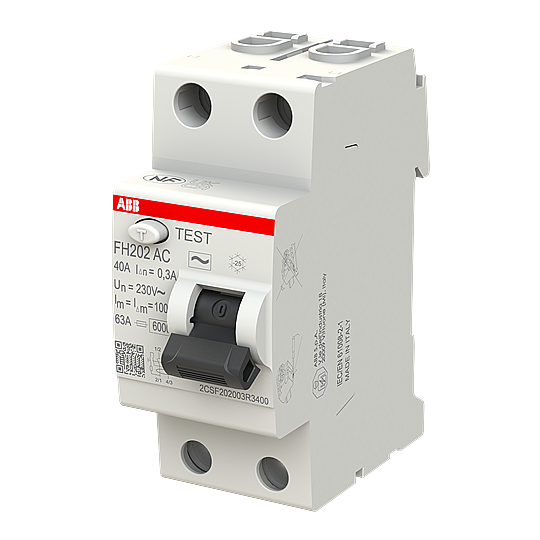

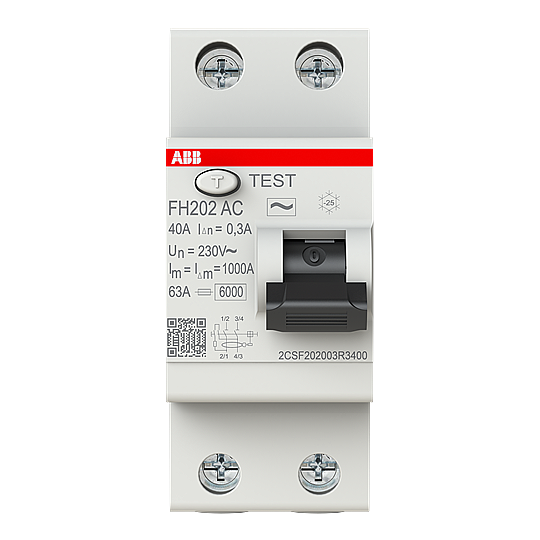

FH202 AC-40/0,3 2x40A 300mA Kaçak Akım Koruma Rölesi ABB

FH202 AC-40/0,3 2x40A 300mA Kaçak Akım Koruma Rölesi ABB

FH202 AC-40/0,3 2x40A 300mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve tek fazlı (1 faz + nötr), 2 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 300 mA'yı geçen bir kaçakta kontakları gecikmesiz açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 300 mA eşiği öncelikle yangın koruması amaçlıdır; ana pano ve dağıtım hatlarında kullanılır.

Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 40 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 40 A
• Anma Kaçak Akımı: 300 mA
• Kaçak Akım Tipi: AC
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 2P
• Anma Gerilimi (Ur): 230 V
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 230 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 6 kA
• İşletme Kesme Kapasitesi (Ics): 6 kA
• Güç Kaybı: Total 4,8 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 20.000 çevrim
• Anma Kesiti: 4 - çok telli 10 – 25 mm²
• Ortam Sıcaklığı: -5 – 40 °C
• Koruma Sınıfı: IP2X
• Kirlilik Derecesi: 2
• Modül Genişliği: 2
• Modül Sayısı: 2
• Genişlik: 35 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 200 g
• Montaj Tipi: 35 mm DIN ray
• RAL Renk Kodu: RAL 7035 (açık gri)
• EAN: 8012542893103

Kullanım Alanları

• Tali panolara ana giriş: 40 A ile grup panolarının önünde toplu koruma
• Ana dağıtım panosu: Bina girişinde 300 mA ile yangın koruması ve seçicilik
• Konut priz ve aydınlatma hatları: Elektrik çarpmasına karşı zorunlu 30 mA koruma
• Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği
• Dış mekân ve bahçe tesisatı: Sulama, dış aydınlatma ve dış priz devreleri

Avantajları

• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
• Kolay montaj: 35 mm DIN ray, vidalı klemens
• Geniş sıcaklık: -5 – 40 °C arasında çalışır
• Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
