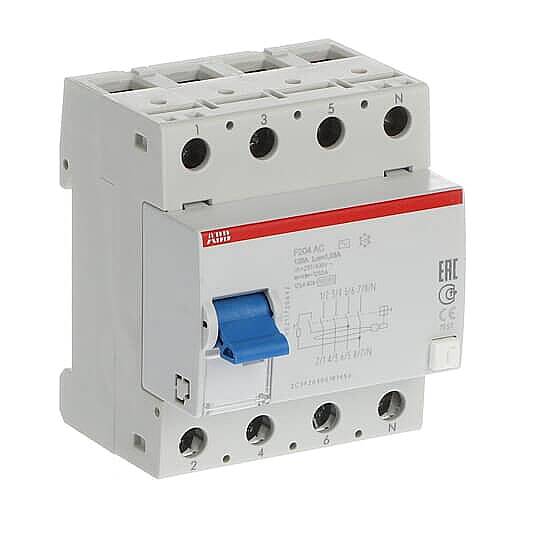

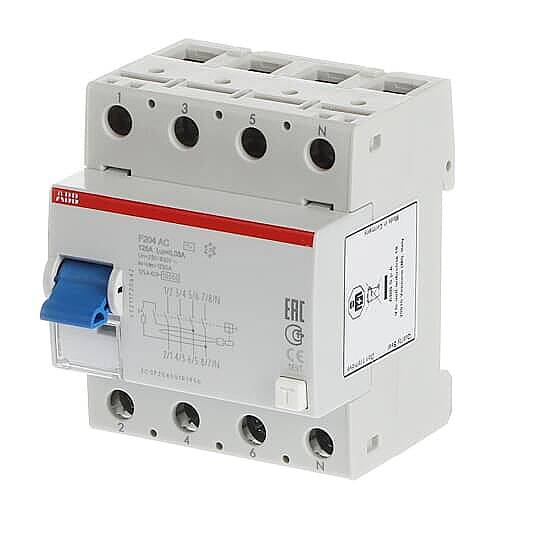

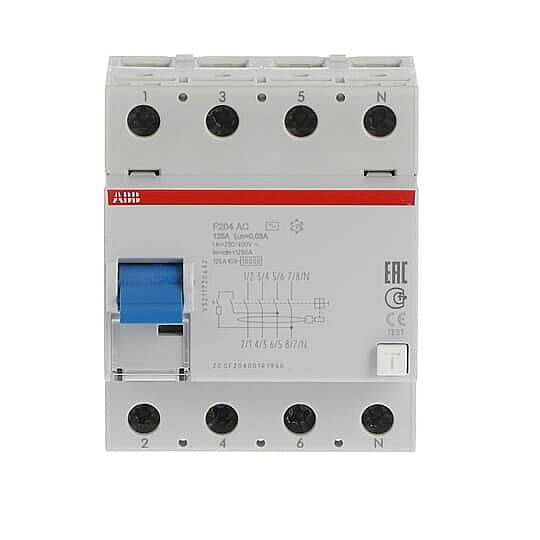

F204 AC-125/0,03 4x125A 30mA Kaçak Akım Koruma Rölesi ABB
ABB F204 AC-125/0,03 4x125A 30mA Kaçak Akım Koruma Rölesi; elektrik tesisatını ve insanları kaçak akıma (toprak kaçağı) karşı koruyan, üç fazlı (3 faz + nötr), 4 kutuplu bir kaçak akım koruma rölesidir (RCCB). ABB F200 serisi, konut, ticari ve endüstriyel panolarda en çok tercih edilen kaçak akım rölesi ailesidir. 30 mA hassasiyeti ile priz ve aydınlatma hatlarında elektrik çarpması riskini ortadan kaldırır.
Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 125 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.
Teknik Özellikler
- Anma Akımı (In): 125 A
- Anma Kaçak Akımı: 30 mA
- Kaçak Akım Tipi: AC
- Açma Karakteristiği: Ani (gecikmesiz)
- Kutup Sayısı: 4P
- Anma Gerilimi (Ur): 230/400 V
- Anma Çalışma Gerilimi: 230 … 400 V AC
- Anma Yalıtım Gerilimi (Ui): 500 V
- Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
- Anma Şartlı Kısa Devre Akımı (Inc): 10 kA
- Frekans: 50/60 Hz
- Güç Kaybı: 11,2 W
- Elektriksel Ömür: 2.000 çevrim
- Mekanik Ömür: 5.000 çevrim
- Klemens Tipi: Vidalı kafes klemens
- Bağlantı Tipi: Vidalı klemens
- Bağlantı Kapasitesi: Bara 10 mm²
- Anma Kesiti: 4 - çok telli 0 – 25 mm²
- Kablo Soyma Boyu: 12 mm
- Sıkma Torku: 2,8 N·m
- Besleme Bağlantısı: Serbest (faz/nötr farketmez)
- Ortam Sıcaklığı: -25 – 40 °C
- Koruma Sınıfı: IP2X
- Kirlilik Derecesi: 2
- Modül Genişliği: 4
- Modül Sayısı: 4
- Genişlik: 72 mm
- Yükseklik: 85 mm
- Derinlik: 69,5 mm
- Net Ağırlık: 500 g
- Montaj Tipi: 35 mm DIN ray
- Montaj Pozisyonu: Her pozisyonda
- RAL Renk Kodu: RAL 7035 (açık gri)
- EAN: 8012542941507
Kullanım Alanları
- Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği
Avantajları
- Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
- Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
- Kolay montaj: 35 mm DIN ray, vidalı klemens
- Geniş sıcaklık: -25 – 40 °C arasında çalışır
- Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
ABB Teknik Bilgiler
| Sipariş kodu | 2CSF204001R1950 |
| EAN / Barkod | 8012542941507 |
| Net ağırlık | 500 g |
| Ürün ölçüleri (G × Y × D) | 72 × 85 × 69,5 mm |
Kaynak: ABB resmi ürün verisi. Teknik veri sayfası (datasheet) ve kılavuzlar için Döküman sekmesine bakın.
