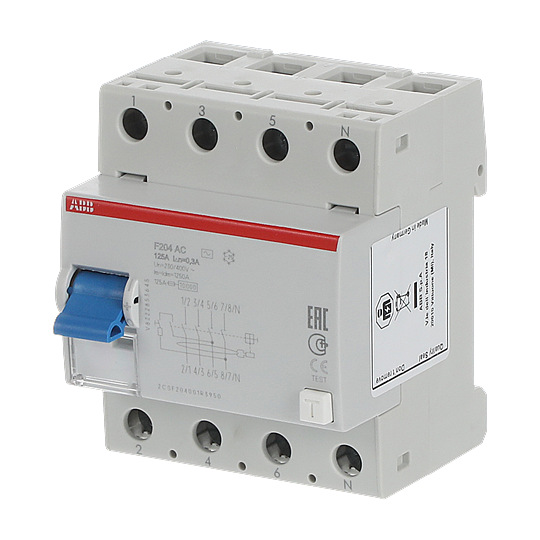

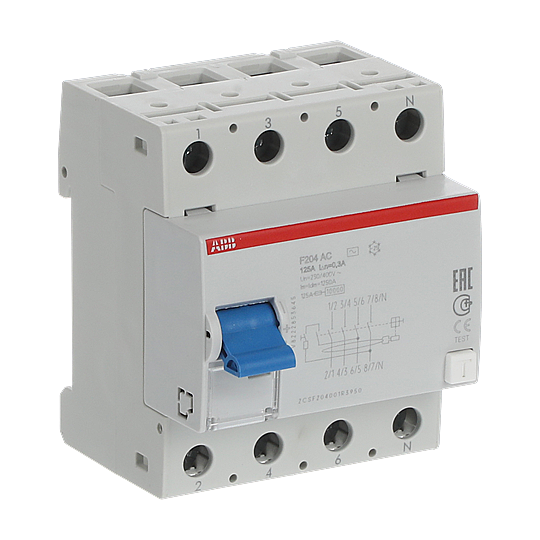

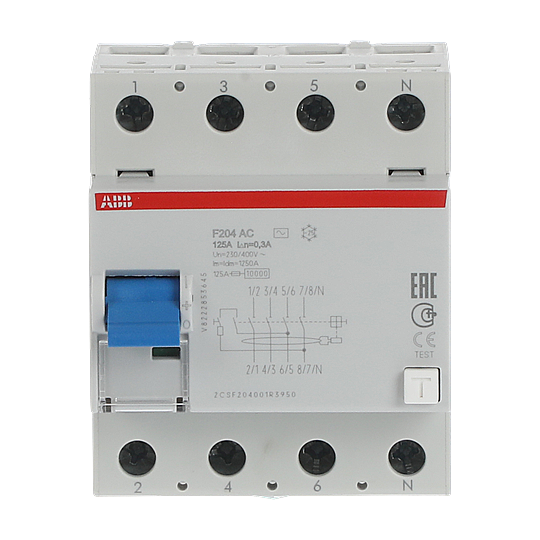

F204 AC-125/0,3 4x125A 300mA Kaçak Akım Koruma Rölesi ABB

F204 AC-125/0,3 4x125A 300mA Kaçak Akım Koruma Rölesi ABB

F204 AC-125/0,3 4x125A 300mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve üç fazlı (3 faz + nötr), 4 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 300 mA'yı geçen bir kaçakta kontakları gecikmesiz açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 300 mA eşiği öncelikle yangın koruması amaçlıdır; ana pano ve dağıtım hatlarında kullanılır.

Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 125 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 125 A
• Anma Kaçak Akımı: 300 mA
• Kaçak Akım Tipi: AC
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 230/400 V
• Anma Çalışma Gerilimi: 230 … 400 V AC
• Anma Yalıtım Gerilimi (Ui): 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 10 kA
• Frekans: 50/60 Hz
• Güç Kaybı: 11,2 W
• Elektriksel Ömür: 2.000 çevrim
• Mekanik Ömür: 5.000 çevrim
• Klemens Tipi: Vidalı kafes klemens
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Bara 10 mm²
• Anma Kesiti: 4 - çok telli 0 – 25 mm²
• Kablo Soyma Boyu: 12 mm
• Sıkma Torku: 2,8 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 – 40 °C
• Koruma Sınıfı: IP2X
• Kirlilik Derecesi: 2
• Modül Genişliği: 4
• Modül Sayısı: 4
• Genişlik: 72 mm
• Yükseklik: 85 mm
• Derinlik: 69,5 mm
• Net Ağırlık: 500 g
• Montaj Tipi: 35 mm DIN ray
• Montaj Pozisyonu: Her pozisyonda
• RAL Renk Kodu: RAL 7035 (açık gri)
• EAN: 8012542941705

Kullanım Alanları

• Konut priz ve aydınlatma hatları: Elektrik çarpmasına karşı zorunlu 30 mA koruma
• Sanayi tesisleri ve şantiyeler: Üç fazlı dağıtım hatlarında kaçak akım koruması
• Üç fazlı makine ve motor panoları: Atölye, kompresör, pompa gruplarında 4 kutuplu koruma
• Ana dağıtım panosu: Bina girişinde 300 mA ile yangın koruması ve seçicilik
• Tali panolara ana giriş: 125 A ile grup panolarının önünde toplu koruma

Avantajları

• Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
• Hızlı açma: Kaçak anında devreyi gecikmesiz keser
• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
• Kolay montaj: 35 mm DIN ray, vidalı klemens
