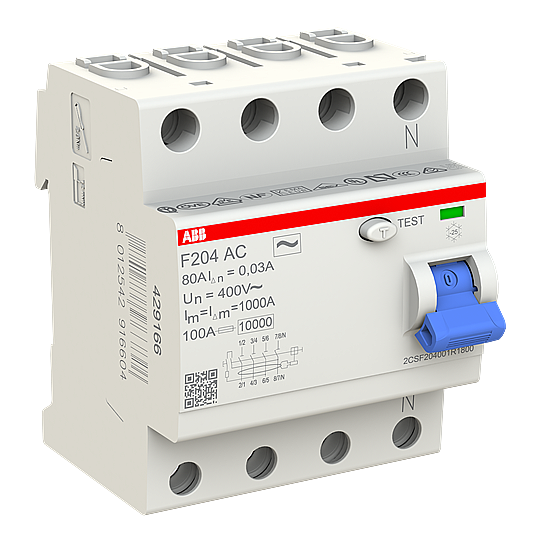

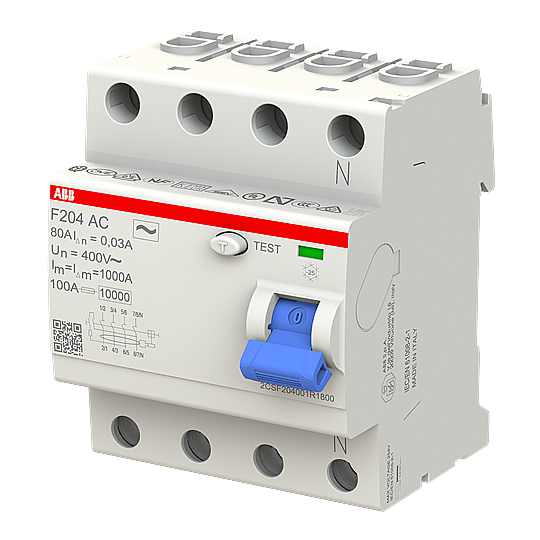

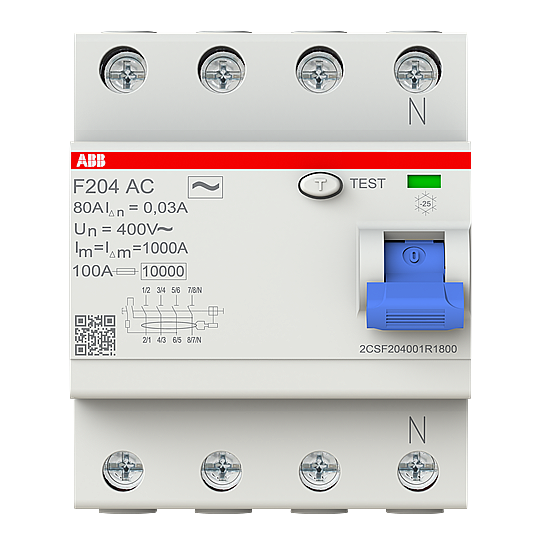

F204 AC-80/0,03 4x80A 30mA Kaçak Akım Koruma Rölesi ABB
F204 AC-80/0,03 4x80A 30mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve üç fazlı (3 faz + nötr), 4 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 30 mA'yı geçen bir kaçakta kontakları milisaniyeler içinde açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 30 mA eşiği priz ve aydınlatma hatlarında elektrik çarpması riskini ortadan kaldırır.
Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 80 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.
Teknik Özellikler
- Anma Akımı (In): 80 A
- Anma Kaçak Akımı: 30 mA
- Kaçak Akım Tipi: AC
- Açma Karakteristiği: Ani (gecikmesiz)
- Kutup Sayısı: 4P
- Anma Gerilimi (Ur): 230/400 V
- Anma Çalışma Gerilimi: 230 … 400 V AC
- Anma Yalıtım Gerilimi (Ui): 500 V
- Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
- Anma Şartlı Kısa Devre Akımı (Inc): 10 kA
- Frekans: 50/60 Hz
- Güç Kaybı: 5,3 W
- Elektriksel Ömür: 10.000 çevrim
- Mekanik Ömür: 20.000 çevrim
- Klemens Tipi: Vidalı kafes klemens
- Bağlantı Tipi: Vidalı klemens
- Bağlantı Kapasitesi: Bara 10 mm²
- Anma Kesiti: 4 - çok telli 0 – 35 mm²
- Kablo Soyma Boyu: 12,7 mm
- Sıkma Torku: 2,8 N·m
- Besleme Bağlantısı: Serbest (faz/nötr farketmez)
- Ortam Sıcaklığı: -25 – +55 °C
- Koruma Sınıfı: IP20
- Kirlilik Derecesi: 2
- Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
- Modül Genişliği: 4
- Modül Sayısı: 4
- Genişlik: 70 mm
- Yükseklik: 85 mm
- Derinlik: 69 mm
- Net Ağırlık: 380 g
- Montaj Tipi: 35 mm DIN ray
- Montaj Pozisyonu: Her pozisyonda
- RAL Renk Kodu: RAL 7035 (açık gri)
- EAN: 8012542916604
Kullanım Alanları
- Tali panolara ana giriş: 80 A ile grup panolarının önünde toplu koruma
Avantajları
- Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
- Kolay montaj: 35 mm DIN ray, vidalı klemens
- Geniş sıcaklık: -25 – +55 °C arasında çalışır
- Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
- Hızlı açma: Kaçak anında devreyi milisaniyeler içinde keser
ABB Teknik Bilgiler
| Sipariş kodu | 2CSF204001R1800 |
| EAN / Barkod | 8012542916604 |
| Net ağırlık | 380 g |
| Ürün ölçüleri (G × Y × D) | 70 × 85 × 69 mm |
Kaynak: ABB resmi ürün verisi. Teknik veri sayfası (datasheet) ve kılavuzlar için Döküman sekmesine bakın.
