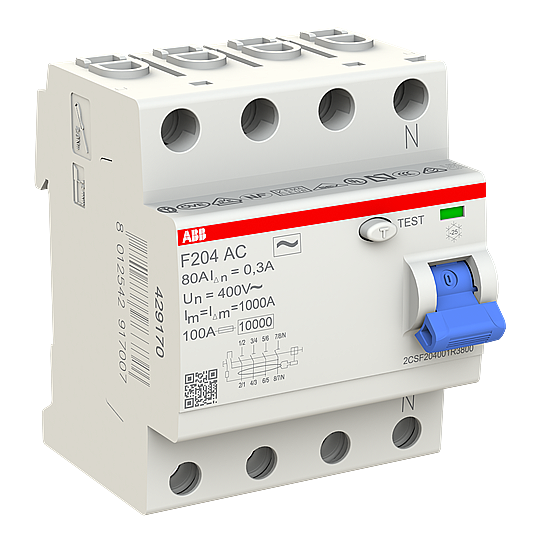

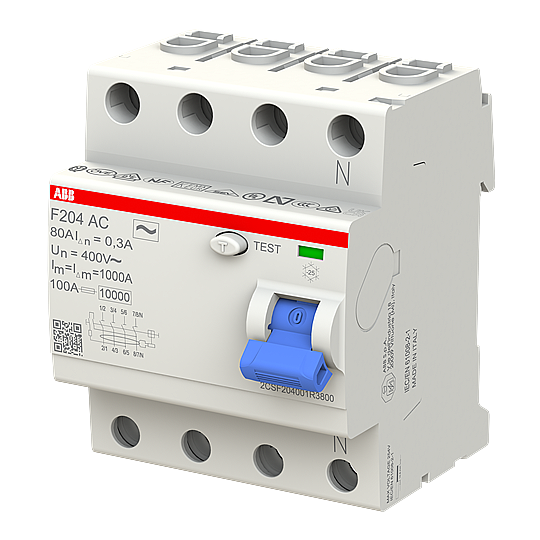

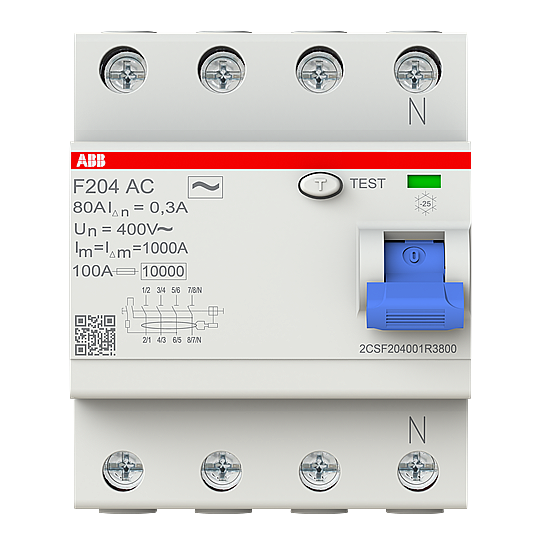

F204 AC-80/0,3 4x80A 300mA Kaçak Akım Koruma Rölesi ABB

F204 AC-80/0,3 4x80A 300mA Kaçak Akım Koruma Rölesi ABB

ABB F204 AC-80/0,3 4x80A 300mA Kaçak Akım Koruma Rölesi; elektrik tesisatını ve insanları kaçak akıma (toprak kaçağı) karşı koruyan, üç fazlı (3 faz + nötr), 4 kutuplu bir kaçak akım koruma rölesidir (RCCB). ABB F200 serisi, konut, ticari ve endüstriyel panolarda en çok tercih edilen kaçak akım rölesi ailesidir. 300 mA hassasiyeti ile öncelikle yangın koruması amaçlıdır; ana pano ve dağıtım hatlarında kullanılır.

Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 80 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 80 A
• Anma Kaçak Akımı: 300 mA
• Kaçak Akım Tipi: AC
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 230/400 V
• Anma Çalışma Gerilimi: 230 … 400 V AC
• Anma Yalıtım Gerilimi (Ui): 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 10 kA
• Frekans: 50/60 Hz
• Güç Kaybı: 5,3 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 20.000 çevrim
• Klemens Tipi: Vidalı kafes klemens
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Bara 10 mm²
• Anma Kesiti: 4 - çok telli 0 – 35 mm²
• Kablo Soyma Boyu: 12,7 mm
• Sıkma Torku: 2,8 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 – +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 2
• Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
• Modül Genişliği: 4
• Modül Sayısı: 4
• Genişlik: 70 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 380 g
• Montaj Tipi: 35 mm DIN ray
• Montaj Pozisyonu: Her pozisyonda
• RAL Renk Kodu: RAL 7035 (açık gri)
• EAN: 8012542917007

Kullanım Alanları

• Konut priz ve aydınlatma hatları: Elektrik çarpmasına karşı zorunlu 30 mA koruma
• Sanayi tesisleri ve şantiyeler: Üç fazlı dağıtım hatlarında kaçak akım koruması
• Üç fazlı makine ve motor panoları: Atölye, kompresör, pompa gruplarında 4 kutuplu koruma
• Ana dağıtım panosu: Bina girişinde 300 mA ile yangın koruması ve seçicilik
• Tali panolara ana giriş: 80 A ile grup panolarının önünde toplu koruma

Avantajları

• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
• Kolay montaj: 35 mm DIN ray, vidalı klemens
• Geniş sıcaklık: -25 – +55 °C arasında çalışır
• Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
