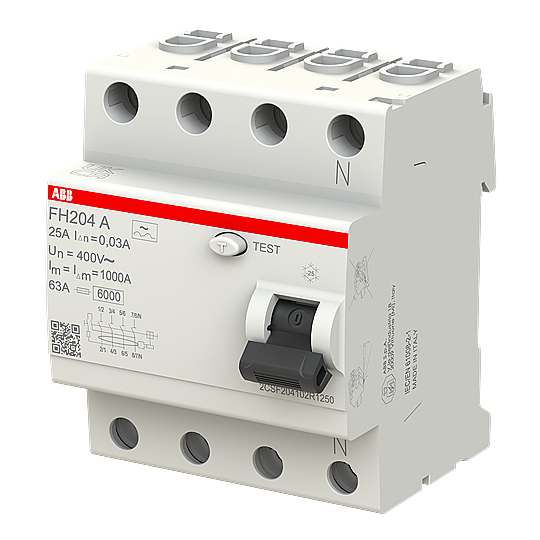

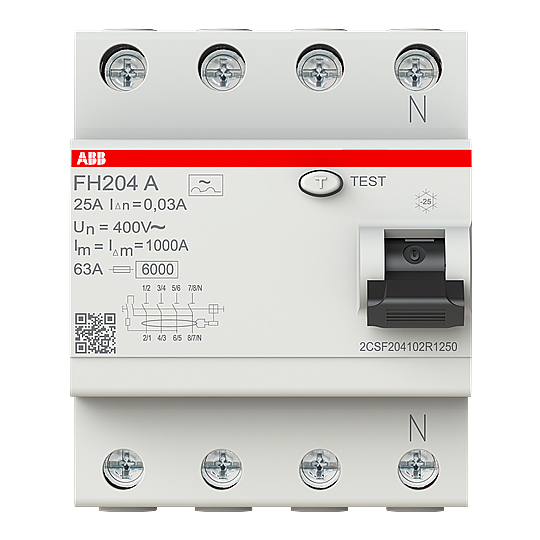

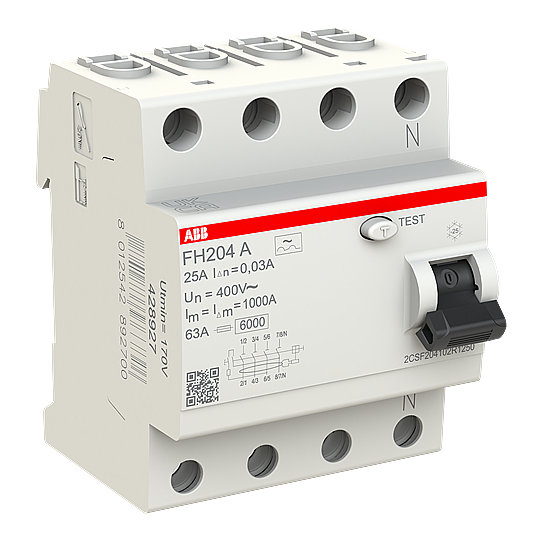

FH204 A-25/0,03 4x25A 30mA Kaçak Akım Koruma Rölesi ABB

FH204 A-25/0,03 4x25A 30mA Kaçak Akım Koruma Rölesi ABB

FH204 A-25/0,03 4x25A 30mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve üç fazlı (3 faz + nötr), 4 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 30 mA'yı geçen bir kaçakta kontakları gecikmesiz açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 30 mA eşiği priz ve aydınlatma hatlarında elektrik çarpması riskini ortadan kaldırır.

Kaçak akım tipi A: Alternatif ve darbeli DC bileşenli kaçak akımlara karşı çalışır. 25 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 25 A
• Anma Kaçak Akımı: 30 mA
• Kaçak Akım Tipi: A
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 230/400 V
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 6 kA
• İşletme Kesme Kapasitesi (Ics): 6 kA
• Güç Kaybı: Total 5,2 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 20.000 çevrim
• Anma Kesiti: 4 - çok telli 10 – 25 mm²
• Ortam Sıcaklığı: -5 – 40 °C
• Koruma Sınıfı: IP2X
• Kirlilik Derecesi: 2
• Modül Genişliği: 4
• Modül Sayısı: 4
• Genişlik: 70 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 380 g
• Montaj Tipi: 35 mm DIN ray
• RAL Renk Kodu: RAL 7035 (açık gri)
• EAN: 8012542892700

Kullanım Alanları

• Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği

Avantajları

• Geniş sıcaklık: -5 – 40 °C arasında çalışır
• Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
• Hızlı açma: Kaçak anında devreyi gecikmesiz keser
• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
• Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
