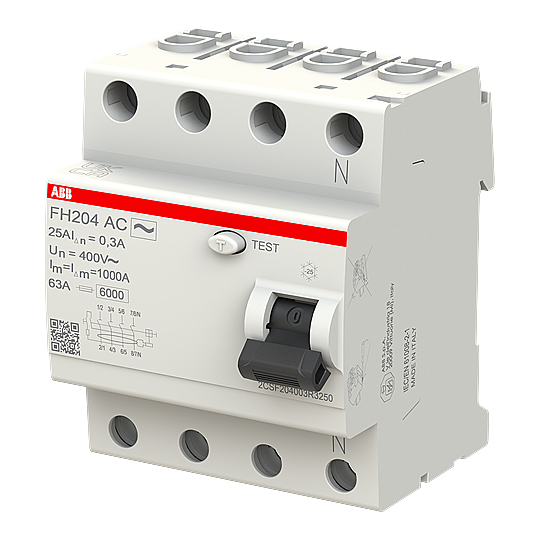

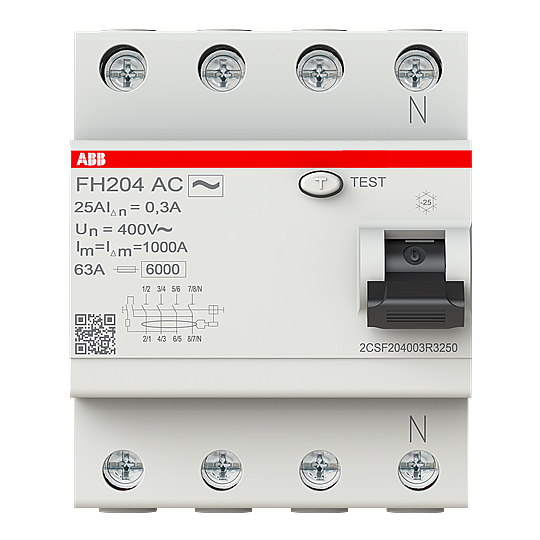

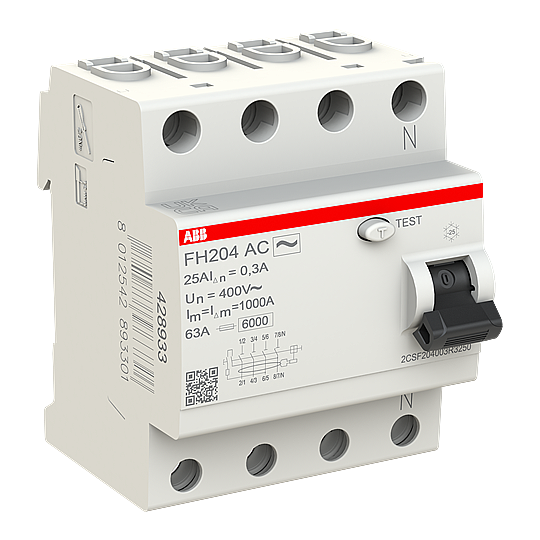

FH204 AC-25/0,3 4x25A 300mA Kaçak Akım Koruma Rölesi ABB
ABB FH204 AC-25/0,3 4x25A 300mA Kaçak Akım Koruma Rölesi; elektrik tesisatını ve insanları kaçak akıma (toprak kaçağı) karşı koruyan, üç fazlı (3 faz + nötr), 4 kutuplu bir kaçak akım koruma rölesidir (RCCB). ABB F200 serisi, konut, ticari ve endüstriyel panolarda en çok tercih edilen kaçak akım rölesi ailesidir. 300 mA hassasiyeti ile öncelikle yangın koruması amaçlıdır; ana pano ve dağıtım hatlarında kullanılır.
Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 25 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.
Teknik Özellikler
- Anma Akımı (In): 25 A
- Anma Kaçak Akımı: 300 mA
- Kaçak Akım Tipi: AC
- Açma Karakteristiği: Ani (gecikmesiz)
- Kutup Sayısı: 4P
- Anma Gerilimi (Ur): 230/400 V
- Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V
- Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 500 V
- Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
- Anma Şartlı Kısa Devre Akımı (Inc): 6 kA
- İşletme Kesme Kapasitesi (Ics): 6 kA
- Güç Kaybı: Total 5,2 W
- Elektriksel Ömür: 10.000 çevrim
- Mekanik Ömür: 20.000 çevrim
- Anma Kesiti: 4 - çok telli 10 – 25 mm²
- Ortam Sıcaklığı: -5 – 40 °C
- Koruma Sınıfı: IP2X
- Kirlilik Derecesi: 2
- Modül Genişliği: 4
- Modül Sayısı: 4
- Genişlik: 70 mm
- Yükseklik: 85 mm
- Derinlik: 69 mm
- Net Ağırlık: 380 g
- Montaj Tipi: 35 mm DIN ray
- RAL Renk Kodu: RAL 7035 (açık gri)
- EAN: 8012542893301
Kullanım Alanları
- Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği
- Konut priz ve aydınlatma hatları: Elektrik çarpmasına karşı zorunlu 30 mA koruma
- Sanayi tesisleri ve şantiyeler: Üç fazlı dağıtım hatlarında kaçak akım koruması
- Üç fazlı makine ve motor panoları: Atölye, kompresör, pompa gruplarında 4 kutuplu koruma
Avantajları
- Hızlı açma: Kaçak anında devreyi gecikmesiz keser
- Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
- Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
- Kolay montaj: 35 mm DIN ray, vidalı klemens
- Geniş sıcaklık: -5 – 40 °C arasında çalışır
ABB Teknik Bilgiler
| Sipariş kodu | 2CSF204003R3250 |
| EAN / Barkod | 8012542893301 |
| Net ağırlık | 380 g |
| Ürün ölçüleri (G × Y × D) | 70 × 85 × 69 mm |
Kaynak: ABB resmi ürün verisi. Teknik veri sayfası (datasheet) ve kılavuzlar için Döküman sekmesine bakın.
| Ağırlık | : | 0.46 kg |
Ürün Filtreleri | ||
|---|---|---|
| Barkod | : | 8012542893301 |
| Tedarikçi Ürün Kodu | : | 2CSF204003R3250 |
