FH204 AC-63/0,03 4x63A 30mA Kaçak Akım Koruma Rölesi ABB

FH204 AC-63/0,03 4x63A 30mA Kaçak Akım Koruma Rölesi ABB

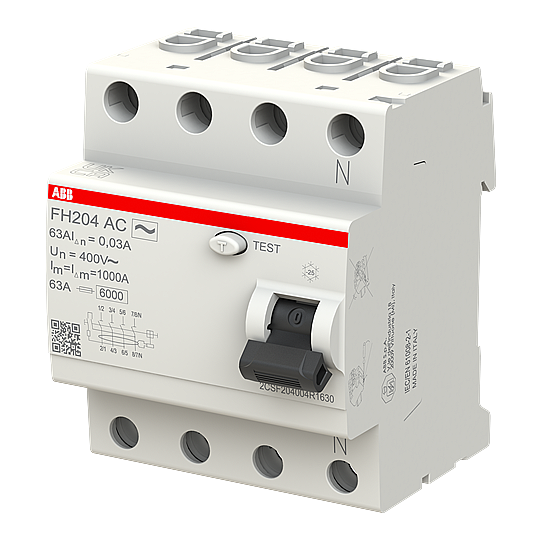

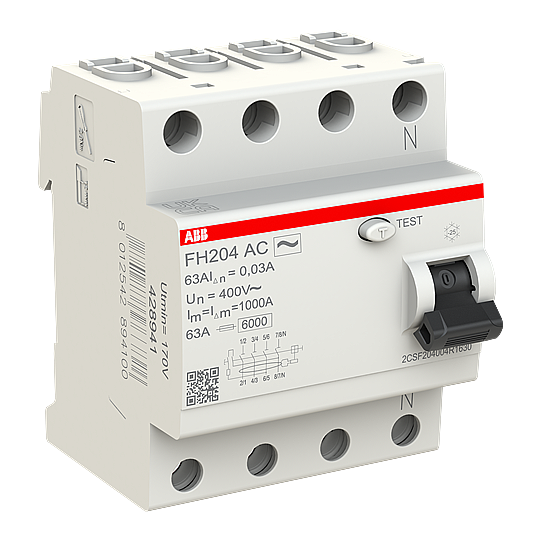

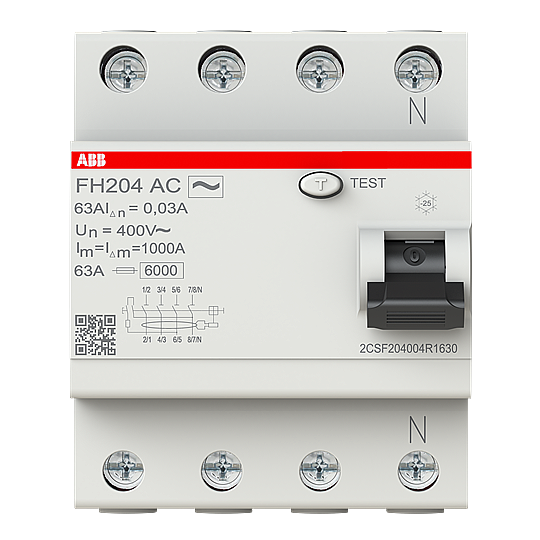

ABB FH204 AC-63/0,03 4x63A 30mA Kaçak Akım Koruma Rölesi; elektrik tesisatını ve insanları kaçak akıma (toprak kaçağı) karşı koruyan, üç fazlı (3 faz + nötr), 4 kutuplu bir kaçak akım koruma rölesidir (RCCB). ABB F200 serisi, konut, ticari ve endüstriyel panolarda en çok tercih edilen kaçak akım rölesi ailesidir. 30 mA hassasiyeti ile priz ve aydınlatma hatlarında elektrik çarpması riskini ortadan kaldırır.

Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 63 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.

Teknik Özellikler

• Anma Akımı (In): 63 A
• Anma Kaçak Akımı: 30 mA
• Kaçak Akım Tipi: AC
• Açma Karakteristiği: Ani (gecikmesiz)
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 230/400 V
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 500 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Anma Şartlı Kısa Devre Akımı (Inc): 6 kA
• İşletme Kesme Kapasitesi (Ics): 6 kA
• Güç Kaybı: Total 17,6 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 20.000 çevrim
• Anma Kesiti: 4 - çok telli 10 – 25 mm²
• Ortam Sıcaklığı: -5 – 40 °C
• Koruma Sınıfı: IP2X
• Kirlilik Derecesi: 2
• Modül Genişliği: 4
• Modül Sayısı: 4
• Genişlik: 70 mm
• Yükseklik: 85 mm
• Derinlik: 69 mm
• Net Ağırlık: 380 g
• Montaj Tipi: 35 mm DIN ray
• RAL Renk Kodu: RAL 7035 (açık gri)
• EAN: 8012542894100

Kullanım Alanları

• Tali panolara ana giriş: 63 A ile grup panolarının önünde toplu koruma

Avantajları

• Kolay montaj: 35 mm DIN ray, vidalı klemens
• Geniş sıcaklık: -5 – 40 °C arasında çalışır
• Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
• Hızlı açma: Kaçak anında devreyi anında (< 40 ms) keser
• Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
