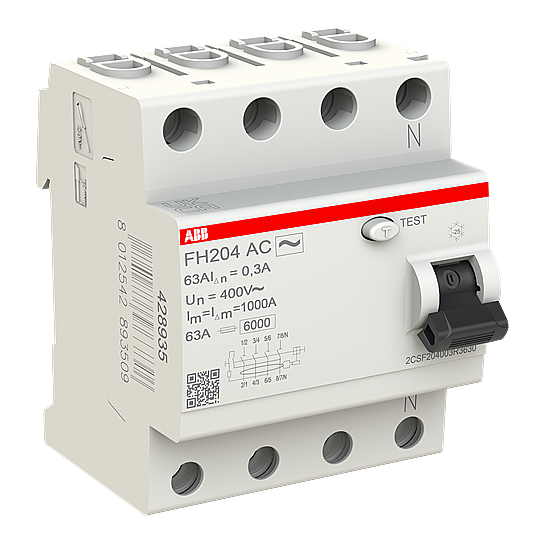

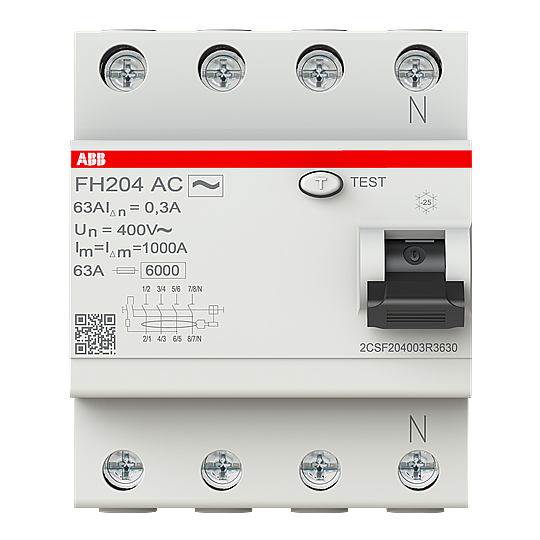

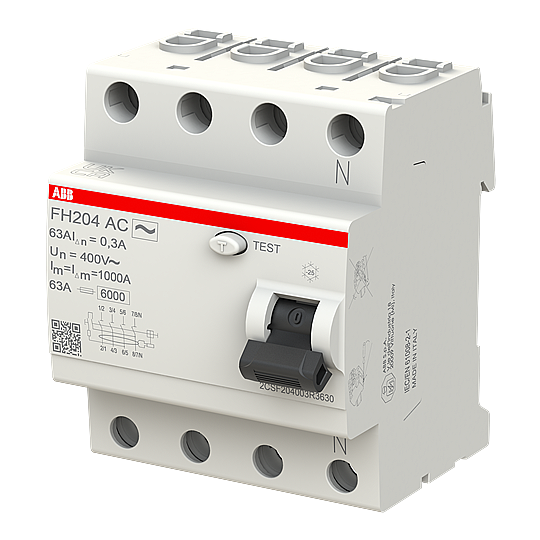

FH204 AC-63/0,3 4x63A 300mA Kaçak Akım Koruma Rölesi ABB
FH204 AC-63/0,3 4x63A 300mA Kaçak Akım Koruma Rölesi, ABB F200 serisi kaçak akım koruma rölelerinden biridir ve üç fazlı (3 faz + nötr), 4 kutuplu yapıdadır. Hat üzerindeki gidiş-dönüş akımını sürekli karşılaştırır; toprağa doğru 300 mA'yı geçen bir kaçakta kontakları milisaniyeler içinde açarak elektrik çarpmasını ve kaçak kaynaklı yangını önler. 300 mA eşiği öncelikle yangın koruması amaçlıdır; ana pano ve dağıtım hatlarında kullanılır.
Kaçak akım tipi AC: Sinüzoidal alternatif (AC) kaçak akımlara karşı çalışır. 63 A anma akımı ile hattın normal yükünü sorunsuz taşır. Üzerindeki T (test) butonu ile koruma periyodik olarak sınanır; 35 mm DIN ray üzerine geçmeli montajı sayesinde panoya hızlıca eklenir.
Teknik Özellikler
- Anma Akımı (In): 63 A
- Anma Kaçak Akımı: 300 mA
- Kaçak Akım Tipi: AC
- Açma Karakteristiği: Ani (gecikmesiz)
- Kutup Sayısı: 4P
- Anma Gerilimi (Ur): 230/400 V
- Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V
- Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 500 V
- Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
- Anma Şartlı Kısa Devre Akımı (Inc): 6 kA
- İşletme Kesme Kapasitesi (Ics): 6 kA
- Güç Kaybı: Total 17,6 W
- Elektriksel Ömür: 10.000 çevrim
- Mekanik Ömür: 20.000 çevrim
- Anma Kesiti: 4 - çok telli 10 – 25 mm²
- Ortam Sıcaklığı: -5 – 40 °C
- Koruma Sınıfı: IP2X
- Kirlilik Derecesi: 2
- Modül Genişliği: 4
- Modül Sayısı: 4
- Genişlik: 70 mm
- Yükseklik: 85 mm
- Derinlik: 69 mm
- Net Ağırlık: 380 g
- Montaj Tipi: 35 mm DIN ray
- RAL Renk Kodu: RAL 7035 (açık gri)
- EAN: 8012542893509
Kullanım Alanları
- Tali panolara ana giriş: 63 A ile grup panolarının önünde toplu koruma
- İş yeri ve ofis panoları: Ticari alanlarda priz hatlarının korunması
- Dış mekân ve bahçe tesisatı: Sulama, dış aydınlatma ve dış priz devreleri
- Banyo, mutfak, çamaşırlık: Nemli hacimlerde ek can güvenliği
Avantajları
- Test butonu: Korumanın çalıştığı üzerindeki T butonu ile doğrulanır
- Aksesuar uyumu: Yardımcı kontak, şönt bobin, oto-reklozer eklenebilir
- Kolay montaj: 35 mm DIN ray, vidalı klemens
- Geniş sıcaklık: -5 – 40 °C arasında çalışır
- Orijinal ABB: IEC/EN 61008 standardına uygun, CE belgeli
ABB Teknik Bilgiler
| Sipariş kodu | 2CSF204003R3630 |
| EAN / Barkod | 8012542893509 |
| Net ağırlık | 380 g |
| Ürün ölçüleri (G × Y × D) | 70 × 85 × 69 mm |
Kaynak: ABB resmi ürün verisi. Teknik veri sayfası (datasheet) ve kılavuzlar için Döküman sekmesine bakın.
