Kaçak Akım Rölesi Nedir? 30 mA mı 300 mA mı, Nasıl Seçilir?

Kısa cevap: Evinizin panosunda can güvenliği için kullanılması gereken kaçak akım rölesi 30 mA'dir. 30 mA röleler "hayat koruma" içindir; bir insanın üzerinden toprağa akım geçmeye başladığında devreyi milisaniyeler içinde keser. 300 mA röleler ise "yangın koruma" içindir; binayı kaçak akımın yol açtığı ısınma ve yangından korur ama insanı elektrik çarpmasından korumaz. Bu yüzden daire panosunda 30 mA, bina ya da sayaç ana panosunda 300 mA kullanılır.

Bu rehberde; 2 kutuplu mu 4 kutuplu mu seçileceğini, kaç amper almanız gerektiğini, AC tipi ile A tipi farkını, rölenin neden attığını ve panoda nereye bağlandığını adım adım anlatıyoruz.

Kaçak Akım Rölesi Nedir, Ne İşe Yarar?

Kaçak akım rölesi (teknik adıyla RCCB ya da RCD), devreye giren ve devreden dönen akımı sürekli karşılaştıran bir koruma cihazıdır. Normal çalışmada faz hattından giden akımın tamamı nötr hattından geri döner. Bir kablonun izolasyonu bozulduğunda, bir cihazın gövdesine elektrik kaçtığında ya da bir insan açıkta kalan iletkene dokunduğunda akımın bir kısmı toprağa akar ve giden-dönen akım arasında fark oluşur. Röle bu farkı algılar ve eşik değerini (örneğin 30 mA) aştığı anda devrenin enerjisini keser.

Burada önemli bir ayrım var: Panodaki otomatik sigortalar (W otomat) sadece aşırı yük ve kısa devreye karşı kabloyu korur. 16 amperlik bir sigorta, bir insanın üzerinden geçen 0,1 amperlik (100 mA) tehlikeli bir akımı fark etmez; çünkü bu değer sigortanın açma sınırının çok altındadır. Sizi elektrik çarpmasına karşı koruyan cihaz kaçak akım rölesidir.

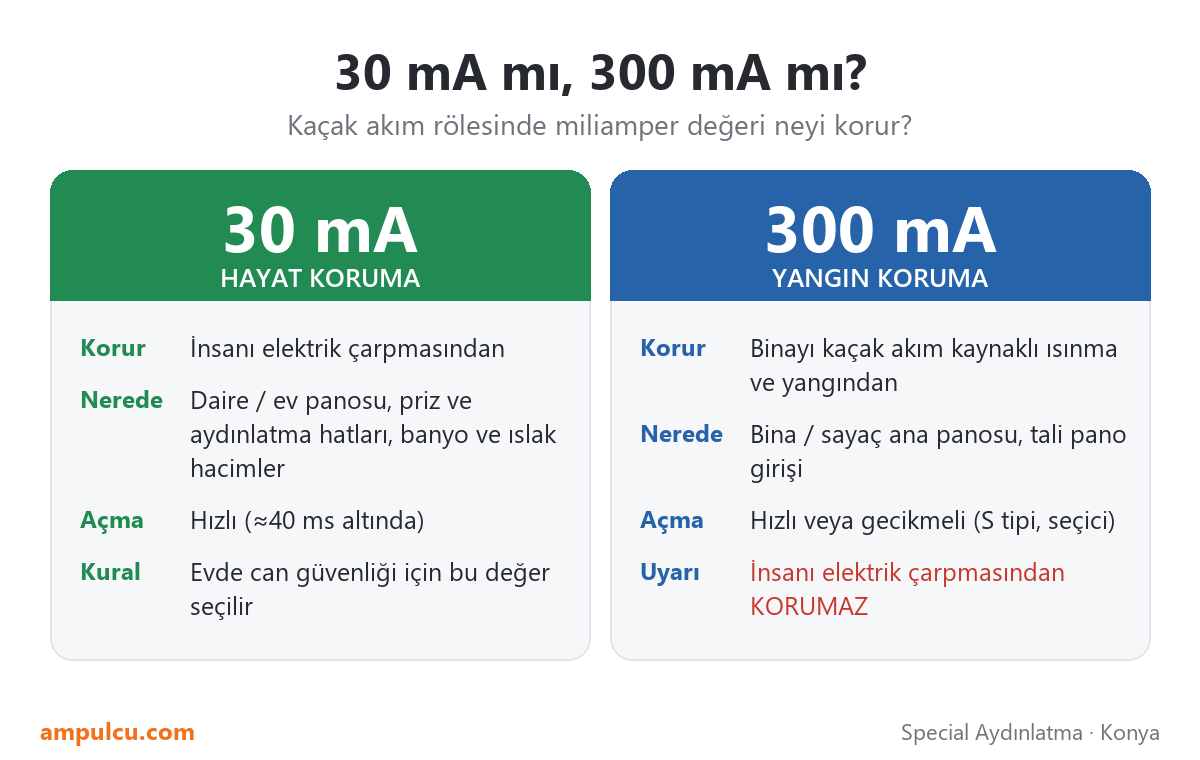

30 mA ile 300 mA Arasındaki Fark: Hayat Koruma mı, Yangın Koruma mı?

30 mA (hayat koruma): İnsan vücudundan geçen akım onlarca miliamper seviyesine çıktığında kaslar kontrolsüz kasılır, kişi tuttuğu iletkeni bırakamayabilir ve akımın süresine bağlı olarak kalp ritmi bozulabilir. 30 mA röle, bu tehlikeli bölgeye girilmeden ve çok kısa sürede devreyi açacak şekilde tasarlanır. Konutlarda priz ve aydınlatma hatlarında, özellikle banyo ve mutfak gibi ıslak hacimlerde bu değer kullanılır.

300 mA (yangın koruma): 300 mA insanı korumak için yüksek bir değerdir. Ancak gevşek bir klemens, eskimiş bir kablo izolasyonu ya da nem yüzünden oluşan bu seviyedeki bir kaçak, bulunduğu noktayı ısıtarak ahşap, plastik veya tozu tutuşturabilir. 300 mA röleler bu tür kaçakları yangına dönüşmeden keser ve genellikle bina girişinde ya da ana dağıtım panosunda kullanılır.

Evde Kaç Miliamper Kaçak Akım Rölesi Olmalı?

Konut tesisatında iki röle birbirini tamamlar:

• Daire içi pano: 30 mA. Saç kurutma makinesinin suya düşmesi, çamaşır makinesinin gövdesine elektrik kaçması ya da bir çocuğun prize iletken bir cisim sokması gibi durumlarda atacak olan röle budur.
• Bina / sayaç ana panosu: 300 mA. Kolon hattı ve ana besleme kablolarındaki izolasyon hatalarına karşı koruma sağlar. Burada S tipi (seçici, gecikmeli) model seçilirse, dairenizdeki bir cihaz arızasında önce sizin 30 mA röleniz atar; binanın ana rölesi beklediği için bütün binanın elektriği boş yere kesilmez.

Evinizdeki 30 mA röle ara sıra atıyor diye onu 300 mA ile değiştirmeyin. Rölenin atması bir arızanın habercisidir; çözüm eşiği büyütmek değil, arızalı hattı bulup onarmaktır (aşağıda nasıl yapılacağını anlattık).

2 Kutuplu mu, 4 Kutuplu mu Seçilmeli?

Kaçak akım rölesi, devredeki bütün aktif iletkenleri (fazlar ve nötr) üzerinden geçirmelidir:

• 2 kutuplu (1 faz + nötr): Monofaze (220-230 V) tesisatlar içindir. Türkiye'deki apartman dairelerinin büyük çoğunluğu monofazedir. Panonuza bir faz ve bir nötr kablosu giriyorsa 2 kutuplu röle seçersiniz.
• 4 kutuplu (3 faz + nötr): Trifaze (380-400 V) beslemeli müstakil evler, atölyeler, kazan daireleri ve işletmeler içindir. Panoya üç faz ve bir nötr giriyorsa 4 kutuplu röle gerekir.

Kaç Amper Kaçak Akım Rölesi Almalıyım?

Kaçak akım rölesinin üzerindeki 25A, 40A, 63A gibi değerler, cihazın o akımda atacağı anlamına gelmez. Kaçak akım rölesi bir sigorta değildir; bu değer rölenin kontaklarının ısınmadan sürekli taşıyabileceği akımı gösterir. Röleden bu değerin üzerinde akım geçerse röle atmaz, kontakları aşırı ısınır.

Temel kural: Kaçak akım rölesinin amperi, önündeki ana sigortanın amperinden küçük olmamalıdır; eşit ya da bir üst kademe seçilir.

• Ana sigorta 25A → röle 25A veya 40A
• Ana sigorta 32A → röle 40A
• Ana sigorta 40A → röle 40A veya 63A
• Ana sigorta 50A / 63A → röle 63A

AC Tipi ve A Tipi Kaçak Akım Rölesi Farkı

AC tipi röleler şebekedeki normal (sinüs) alternatif akım kaçaklarını algılar. Türkiye'de konut tesisatlarında en yaygın kullanılan tiptir ve ısıtıcı, akkor ampul, klasik motorlu cihazlar gibi yükler için yeterlidir.

A tipi röleler bunlara ek olarak, içinde elektronik devre ve doğrultucu bulunan cihazların oluşturduğu darbeli (DC bileşenli) kaçakları da algılar. İnvertörlü klima, çamaşır ve bulaşık makinesi, indüksiyon ocak, bilgisayar ve LED sürücüleri bu tür kaçaklara yol açabilir. Evinizde bu cihazlar çoksa A tipi röle daha kapsamlı koruma sağlar.

B tipi ise elektrikli araç şarj istasyonu ve güneş enerjisi invertörü gibi özel sistemler içindir; standart bir ev için gerekmez.

Kullanım Yerine Göre Seçim Tablosu

Kaçak Akım Rölesi Neden Atar?

Röle atıyorsa çoğu zaman görevini yapıyordur. En sık nedenler:

• Cihaz arızası: Çamaşır veya bulaşık makinesinin rezistansının delinmesi, termosifon kazanının su alması, ütünün kaçak yapması.
• Nem ve su: Balkon ve bahçe aydınlatmasına yağmur suyu girmesi, banyodaki buatların nemlenmesi. Islak hacimlerde doğru koruma sınıfına sahip armatür seçimi için banyo aydınlatma rehberimize göz atabilirsiniz.
• Kablo hasarı: Duvara çakılan bir çivinin ya da vidanın sıva altındaki kabloya denk gelmesi.
• Nötr-toprak teması: Priz ya da buat içinde nötr kablosunun toprak hattına veya metal kasaya değmesi.
• Toplam küçük kaçaklar: Çok sayıda elektronik cihazın filtrelerinden toprağa akan küçük kaçakların birleşerek 30 mA sınırına yaklaşması. Bu durumda hatları iki ayrı röleye bölmek çözüm olabilir.

Sürekli atıyorsa arızayı bulma adımları

1. Panodaki bütün hat sigortalarını indirin.
2. Kaçak akım rölesini kaldırın.
3. Hat sigortalarını tek tek kaldırın. Hangisini kaldırdığınızda röle atıyorsa arıza o hattadır.
4. O hatta bağlı bütün cihazların fişini çekip röleyi tekrar kurun. Röle tutuyorsa arıza cihazlardan birindedir; cihazları tek tek takarak bulun.
5. Cihazlar takılı değilken de atıyorsa sorun tesisattadır (kablo, buat, priz). Bu noktada yetkili bir elektrikçi çağırın.

Röle gece atıp ev karanlıkta kalabilir; arızayı ararken elinizin altında bir ışık kaynağı bulunması işinizi kolaylaştırır. Elektrik kesintisinde de yanabilen ampuller için pilli ve şarjlı LED ampul rehberimize bakabilirsiniz.

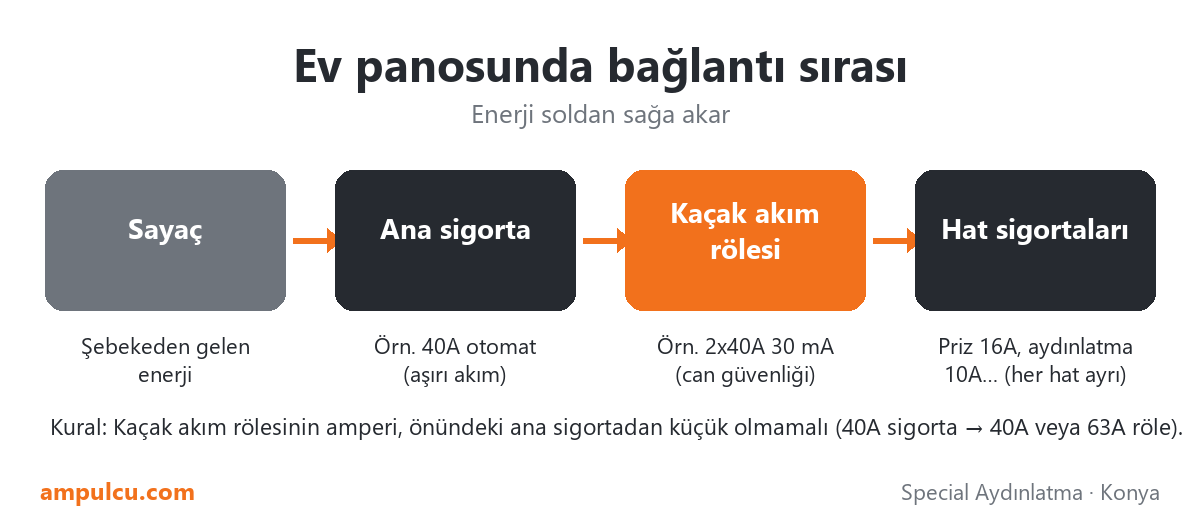

Kaçak Akım Rölesi Sigortadan Önce mi, Sonra mı Bağlanır?

Standart bir ev panosunda sıra şöyledir: Sayaç → Ana sigorta → Kaçak akım rölesi → Hat sigortaları (priz, aydınlatma, fırın, klima…).

Kaçak akım rölesinin kendi kısa devre açma özelliği yoktur. Önündeki ana sigorta, röleyi aşırı yük ve kısa devre akımlarına karşı korur. Röleden sonra gelen hat sigortaları ise her hattı kendi kablo kesitine göre korur.

Topraklama Yoksa Kaçak Akım Rölesi Çalışır mı?

Evet, çalışır. Röleye toprak kablosu bağlanmaz; röle yalnızca faz ve nötr arasındaki akım farkını ölçer.

• Topraklama varsa: Gövdesine elektrik kaçan bir cihazda akım topraklama hattından akar, röle bunu algılar ve siz cihaza dokunmadan enerjiyi keser.
• Topraklama yoksa: Kaçak, ancak biri cihaza dokunduğunda ve akım o kişinin üzerinden toprağa aktığında oluşur. Röle bu anda devreyi çok kısa sürede açar; kişi çarpılma hissedebilir ama akım tehlikeli süreye ulaşmadan kesilir.

Yani topraklaması olmayan eski binalarda kaçak akım rölesi daha da önemlidir. Yine de en güvenli çözüm, topraklamanın da elektrikçi tarafından yapılmasıdır.

Test Butonu Ne İşe Yarar, Ne Sıklıkla Basılmalı?

Rölenin üzerindeki "T" harfli buton, içeride yapay bir kaçak oluşturarak açma mekanizmasının çalışıp çalışmadığını kontrol eder. Butona bastığınızda röle hemen düşmelidir. Düşmüyorsa röle arızalıdır ve değiştirilmelidir. Üreticiler, mekanizmanın takılmaması için test butonuna düzenli olarak (genellikle ayda bir) basılmasını önerir.

RCBO (Sigortalı Kaçak Akım Rölesi) ile Farkı

• Kaçak akım rölesi (RCCB): Yalnızca kaçak akımı algılar. Aşırı yükte ve kısa devrede atmaz, bu yüzden önüne mutlaka bir sigorta konur.
• Sigortalı kaçak akım rölesi (RCBO): Otomatik sigorta ve kaçak akım rölesi tek gövdededir; kaçak akımda, aşırı yükte ve kısa devrede atar.

RCBO'nun avantajı, her hatta ayrı kullanılabilmesidir. Böylece tek bir prizdeki kaçak yüzünden bütün evin elektriği kesilmez; sadece arızalı hat kapanır.

Hangi Kaçak Akım Rölesini Almalıyım?

Mağazamızda Makel, Sigma ve ABB kaçak akım rölelerini bulabilirsiniz. Tüm seçenekler kaçak akım rölesi kategorimizde. Sık tercih edilenler:

• Apartman dairesi (monofaze, AC tipi):Makel 2x40A 30 mA · ABB Formula 2x40A 30 mA · Sigma 2x63A 30 mA
• Elektronik cihazı çok olan evler (A tipi):ABB Formula A30 2x63A 30 mA · ABB Formula A30 2x25A 30 mA
• Trifaze ev, atölye, dükkân:Makel 4x40A 30 mA · Sigma 4x63A 30 mA
• Bina girişi, yangın koruma:Sigma 2x63A 300 mA · Sigma 4x63A 300 mA

Panonuzu tamamlamak için otomatik sigortalara, yıldırım ve ani gerilim darbelerine karşı parafudrlara ve diğer şalt malzemelerine de göz atabilirsiniz. Hangi ürünün panonuza uygun olduğundan emin değilseniz bizi arayın, birlikte seçelim.

Sık Sorulan Sorular

Kaçak akım rölesi elektrik faturasını düşürür mü?

Hayır. Kaçak akım rölesi bir tasarruf cihazı değil, güvenlik cihazıdır.

30 mA röle sürekli atıyor, yerine 300 mA takabilir miyim?

Hayır. 300 mA röle insanı elektrik çarpmasına karşı korumaz. Rölenin atması bir arızaya işaret eder; arızalı hat bulunup onarılmalıdır.

Eski binada prizlerde "sıfırlama" var, röle çalışır mı?

Sıfırlama (nötr ile toprağın prizde birleştirilmesi) yapılmış tesisatta röle sürekli atar, çünkü nötrden dönmesi gereken akımın bir kısmı toprak hattına geçer. Röle takılmadan önce sıfırlama köprüleri elektrikçi tarafından iptal edilmelidir.

Kaçak akım rölesi ne kadar sürede atar?

30 mA röleler, anma kaçak akımında genellikle 40 milisaniyenin altında, çoğu zaman 20-30 milisaniyede devreyi açar.

Kaçak akım rölesini kendim takabilir miyim?

Pano işleri hayati risk taşır. Montaj, test ve arıza tespitini mutlaka yetkili bir elektrikçiye, ana enerji kesilmiş olarak yaptırın.

Güvenlik uyarısı: Elektrik panosunda yapılacak her türlü montaj, değişiklik ve arıza tespiti ölüm ve yangın riski taşır. Bu işlemleri yetki belgesine sahip bir elektrik teknisyenine veya mühendisine yaptırın.
