1x32A 6kA C TİPİ OTOMATİK SİGORTA Makel

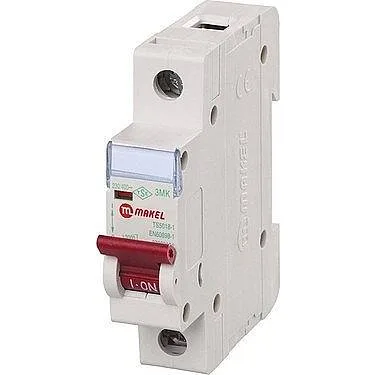

Makel 1x32A 6kA C TİPİ OTOMATİK SİGORTA, aşırı yük ve kısa devre durumunda devreyi otomatik açan, 1 kutuplu (tek faz) bir otomatik sigortadır (minyatür devre kesici / W otomat).

Çalışma prensibi: Cihaz içindeki bimetal şerit, sürekli aşırı yükte ısınıp bükülerek devreyi termik olarak açar, kısa devrede ise elektromıknatıs anlık olarak manyetik açmayı tetikler. C eğrisi: 5–10×In arası açar, motor, trafo, LED/floresan sürücü gibi başlangıç akımı yüksek yükler için standarttır.

Seçim kriteri: 32 A anma akımı, hattaki en yüksek çalışma akımının bir üstündeki standart değerden seçilir, 6 kA kesme kapasitesi panonun beklenen kısa devre akımını karşılamalıdır. Bu akım için tavsiye edilen bakır kablo kesiti yaklaşık 6 mm²'dir (nihai kesit projelendirmeye göre değişir).

Montaj: (1) Panodaki 35 mm DIN raya geçmeli olarak takın, (2) giriş ve çıkış kablolarını klemenslere sıkıca bağlayın, (3) kolu ON konumuna alıp devreyi test edin.

Teknik Özellikler

Kullanım Alanları

• Konut ve iş yeri sigorta panoları: Aydınlatma ve priz gruplarının aşırı akım koruması
• Tali dağıtım panoları: Kat/bölüm panolarında hat başı koruma

Avantajları

• IEC/EN 60898-1 uyumlu
• Hızlı kurulum: DIN ray üzerine tek hareketle geçer
• Tekrar kullanılabilir: Attıktan sonra kolu kaldırılarak yeniden devreye alınır
