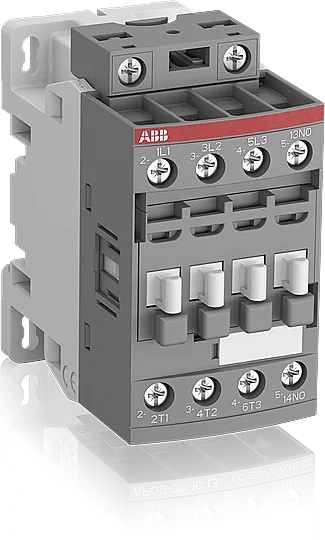

AF12-30-10 24V 5,5kW 12A Kontaktör ABB

AF12-30-10 24V 5,5kW 12A Kontaktör ABB

AF12-30-10 24V 5,5kW 12A Kontaktör, ABB güç kontaktörüdür; bobinine kumanda gerilimi uygulandığında ana kontaklar kapanır ve motor/yük devresi enerjilenir. Sinyal kesilince yay kuvvetiyle açar.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: Auxiliary Circuit 690 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-4-1 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Güç Kaybı: at 6 A per Pole 0,1 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Auxiliary Circuit 10 mm
• Sıkma Torku: Auxiliary Circuit 1,2 N·m
• Ortam Sıcaklığı: Close to Contactor Fitted with Thermal O/L Relay -25 – 60 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
• Kirlilik Derecesi: 3
• Şok Dayanımı (IEC 60068-2-27): Closed, Shock Direction: B1 25 g
• Genişlik: 45 mm
• Yükseklik: 86 mm
• Derinlik: 77 mm
• Net Ağırlık: 0,27 kg
• Standartlar: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CSA C22,2 No. 60947-4-1
• EAN: 3471523110311

Kullanım Alanları

• Jeneratör ve transfer panoları: Kaynak seçimi ve yük aktarımı
• Aydınlatma ve ısıtma yükleri: Yüksek akımlı AC-1 devrelerin uzaktan anahtarlanması
• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa
• Motor kumanda ve yol verme: Doğrudan, yıldız-üçgen ve enversör pano uygulamaları

Avantajları

• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
• Orijinal ABB: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CSA C22,2 No. 60947-4-1 uyumlu, CE belgeli
• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
• AC-3 motor sınıfı anahtarlama
