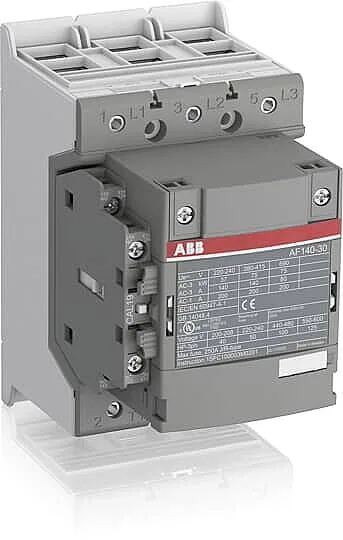

AF140-30-11 75kW 140A Kontaktör ABB

AF140-30-11 75kW 140A Kontaktör ABB

AF140-30-11 75kW 140A Kontaktör, ABB güç kontaktörüdür; bobinine kumanda gerilimi uygulandığında ana kontaklar kapanır ve motor/yük devresi enerjilenir. Sinyal kesilince yay kuvvetiyle açar.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: Main Circuit 690 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): Main Circuit 8 kV
• Güç Kaybı: at Rated Operating Conditions AC-1 per Pole 5 W
• Bağlantı Tipi: Double Clamp
• Bağlantı Kapasitesi: Flexible 1 x 10 – 70 mm²
• Sıkma Torku: Cable Lug 9 N·m
• Ortam Sıcaklığı: Close to Contactor Fitted with Thermal O/L Relay (0,85 – 1,1 Uc) -25 – 50 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
• Genişlik: 90 mm
• Yükseklik: 150 mm
• Derinlik: 126 mm
• Net Ağırlık: 1,55 kg
• EAN: 7320500476949

Kullanım Alanları

• Kompanzasyon panoları: Kondansatör kademelerinin devreye alınması
• Jeneratör ve transfer panoları: Kaynak seçimi ve yük aktarımı
• Aydınlatma ve ısıtma yükleri: Yüksek akımlı AC-1 devrelerin uzaktan anahtarlanması
• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa

Avantajları

• AC-3 motor sınıfı anahtarlama
• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
• Orijinal ABB: IEC/EN 60947 uyumlu, CE belgeli
• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
