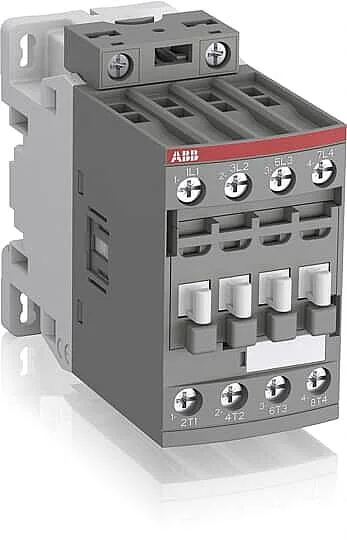

AF38-40-00-13 4p Kontaktör ABB

AF38-40-00-13 4p Kontaktör ABB

ABB AF38-40-00-13 4p Kontaktör; yüksek güçlü bir devreyi düşük güçlü kumanda sinyaliyle uzaktan aç/kapat yapan elektromıknatıslı güç kontaktörüdür. anahtarlama kapasitesine sahiptir.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: Main Circuit 690 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-4-1 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Güç Kaybı: at Rated Operating Conditions AC-1 per Pole 2,3 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Control Circuit 10 mm
• Sıkma Torku: Control Circuit 1,2 N·m
• Ortam Sıcaklığı: Close to Contactor for Storage -60 ... +80 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
• Kirlilik Derecesi: 3
• Şok Dayanımı (IEC 60068-2-27): Closed, Shock Direction: B1 25 g
• Genişlik: 45 mm
• Yükseklik: 86 mm
• Derinlik: 101 mm
• Net Ağırlık: 0,36 kg
• Standartlar: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22,2 No.60947-1, CAN/CSA C22,2 No.60947-4-1
• EAN: 3471523115330

Kullanım Alanları

• Jeneratör ve transfer panoları: Kaynak seçimi ve yük aktarımı
• Aydınlatma ve ısıtma yükleri: Yüksek akımlı AC-1 devrelerin uzaktan anahtarlanması
• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa
• Motor kumanda ve yol verme: Doğrudan, yıldız-üçgen ve enversör pano uygulamaları

Avantajları

• Orijinal ABB: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22,2 No.60947-1, CAN/CSA C22,2 No.60947-4-1 uyumlu, CE belgeli
• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
• AC-3 motor sınıfı anahtarlama
• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
