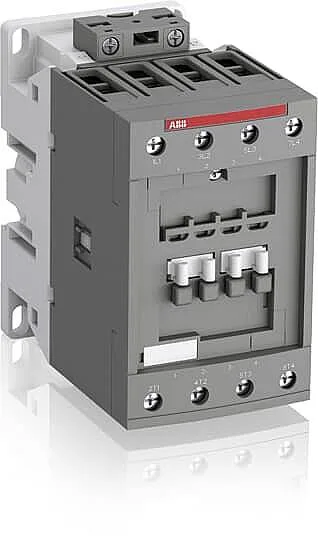

AF40-40-00 40A 4p Kontaktör ABB

AF40-40-00 40A 4p Kontaktör ABB

ABB AF40-40-00 40A 4p Kontaktör; yüksek güçlü bir devreyi düşük güçlü kumanda sinyaliyle uzaktan aç/kapat yapan elektromıknatıslı güç kontaktörüdür. anahtarlama kapasitesine sahiptir.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: Main Circuit 690 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-4-1 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Güç Kaybı: at Rated Operating Conditions AC-1 per Pole 3 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Control Circuit 10 mm
• Sıkma Torku: Control Circuit 1,2 N·m
• Ortam Sıcaklığı: Close to Contactor for Storage -60 ... +80 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
• Kirlilik Derecesi: 3
• Genişlik: 70 mm
• Yükseklik: 125,5 mm
• Derinlik: 113,5 mm
• Net Ağırlık: 1,27 kg
• Standartlar: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CSA C22,2 No. 60947-1:22, CSA C22,2 No. 60947-4-1:22
• EAN: 3471523133532

Kullanım Alanları

• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa
• Motor kumanda ve yol verme: Doğrudan, yıldız-üçgen ve enversör pano uygulamaları
• Kompanzasyon panoları: Kondansatör kademelerinin devreye alınması
• Jeneratör ve transfer panoları: Kaynak seçimi ve yük aktarımı

Avantajları

• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
• AC-3 motor sınıfı anahtarlama
• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
• Orijinal ABB: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22,2 No. 60335-2-40 LZGH2 A2L, CSA C22,2 No. 60947-1:22, CSA C22,2 No. 60947-4-1:22 uyumlu, CE belgeli
