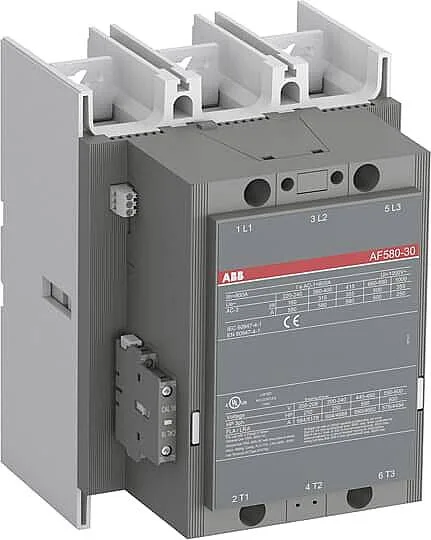

AF580-30-11 315kW 580A Kontaktör ABB

AF580-30-11 315kW 580A Kontaktör ABB

ABB AF580-30-11 315kW 580A Kontaktör; yüksek güçlü bir devreyi düşük güçlü kumanda sinyaliyle uzaktan aç/kapat yapan elektromıknatıslı güç kontaktörüdür. anahtarlama kapasitesine sahiptir.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: Main Circuit 1000 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): Main Circuit 8 kV
• Güç Kaybı: at Rated Operating Conditions AC-1 per Pole 39 W
• Bağlantı Tipi: Main Circuit: Bars
• Bağlantı Kapasitesi: Bar 52 mm²
• Sıkma Torku: Cable Lug 45 N·m
• Ortam Sıcaklığı: Close to Contactor Fitted with Thermal O/L Relay (0,85 – 1,1 Uc) -25 – 50 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
• Şok Dayanımı (IEC 60068-2-27): Shock Direction: A 5 g
• Genişlik: 210 mm
• Yükseklik: 283 mm
• Derinlik: 242 mm
• Net Ağırlık: 13,6 kg
• EAN: 7320500217696

Kullanım Alanları

• Aydınlatma ve ısıtma yükleri: Yüksek akımlı AC-1 devrelerin uzaktan anahtarlanması
• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa
• Motor kumanda ve yol verme: Doğrudan, yıldız-üçgen ve enversör pano uygulamaları
• Kompanzasyon panoları: Kondansatör kademelerinin devreye alınması

Avantajları

• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
• Orijinal ABB: IEC/EN 60947 uyumlu, CE belgeli
• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
• AC-3 motor sınıfı anahtarlama
• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
