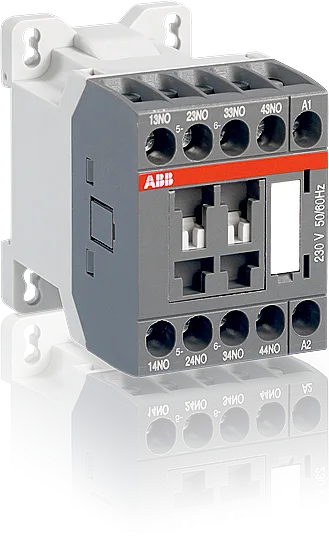

NS44E-26 230V Yardımcı Kontaktör ABB

NS44E-26 230V Yardımcı Kontaktör ABB

NS44E-26 230V Yardımcı Kontaktör, ABB güç kontaktörüdür; bobinine kumanda gerilimi uygulandığında ana kontaklar kapanır ve motor/yük devresi enerjilenir. Sinyal kesilince yay kuvvetiyle açar.

Bobin gerilimi proje kumanda gerilimine göre seçilir. Ana kontaklara ek olarak yardımcı NA/NK kontaklar ve üstten eklenen kontak blokları ile kumanda devresi genişletilir. AC-1 (rezistif) ve AC-3 (motor) yükler için kullanılır.

Teknik Özellikler

• Kutup Sayısı: 8P
• Anma Çalışma Gerilimi: Auxiliary Circuit 690 V
• Anma Yalıtım Gerilimi (Ui): acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): Auxiliary Circuit 6 kV
• Güç Kaybı: at 6 A per Pole 0,1 W
• Bağlantı Tipi: Vidalı klemens
• Kablo Soyma Boyu: Auxiliary Circuit 9 mm
• Sıkma Torku: Auxiliary Circuit 1 N·m
• Ortam Sıcaklığı: Close to Contactor for Storage -60 ... +80 °C
• Koruma Sınıfı: acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
• Şok Dayanımı (IEC 60068-2-27): Closed, Shock Direction: C1 19 g
• Genişlik: 45 mm
• Yükseklik: 68 mm
• Derinlik: 100,2 mm
• Net Ağırlık: 0,26 kg
• Standartlar: IEC 60947-5-1 and EN 60947-5-1, UL 508, CSA C22,2 N°14
• EAN: 3471523007260

Kullanım Alanları

• Kompanzasyon panoları: Kondansatör kademelerinin devreye alınması
• Jeneratör ve transfer panoları: Kaynak seçimi ve yük aktarımı
• Aydınlatma ve ısıtma yükleri: Yüksek akımlı AC-1 devrelerin uzaktan anahtarlanması
• Pompa, fan, kompresör: Otomasyonla uzaktan aç/kapa

Avantajları

• Uzun ömür: Yüksek mekanik ve elektriksel çalışma çevrimi
• AC-3 motor sınıfı anahtarlama
• Geniş aksesuar: Yardımcı kontak, zaman bloğu, parazit bastırıcı, mekanik kilit eklenebilir
• Kompakt gövde: DIN ray ve vida montaj, panoda az yer
• Orijinal ABB: IEC 60947-5-1 and EN 60947-5-1, UL 508, CSA C22,2 N°14 uyumlu, CE belgeli
