A1C 125 50A 25KA 3p FORM.Kompakt Şalter ABB

A1C 125 50A 25KA 3p FORM.Kompakt Şalter ABB

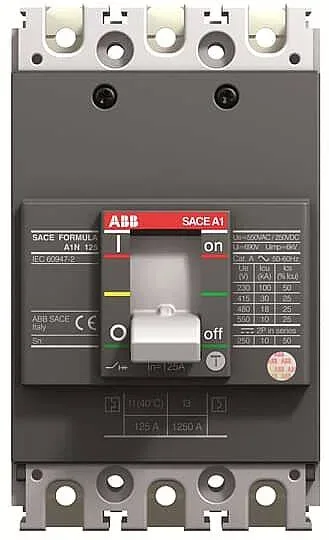

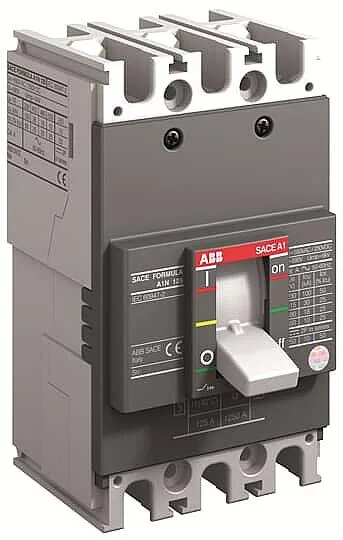

ABB A1C 125 50A 25KA 3p FORM.Kompakt Şalter; otomatik sigortadan daha yüksek akım ve kısa devre kesme kapasitesi gereken ana ve dağıtım panolarında kullanılan kompakt (kutulu) devre kesicidir (MCCB). Aşırı yük (termik) ve kısa devre (manyetik) korumasını bir arada sağlar.

50 A anma akımı, (240 V AC) 30 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): Main Circuit 50 A
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: 550 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (240 V AC) 30 kA
• İşletme Kesme Kapasitesi (Ics): (240 V AC) 15 kA
• Güç Kaybı: 5,5 W
• Genişlik: 76,2 mm
• Yükseklik: 130 mm
• Derinlik: 60 mm
• Net Ağırlık: 0,785 kg
• Standartlar: IEC
• EAN: 8015644694043

Kullanım Alanları

• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması

Avantajları

• Yüksek kesme kapasitesi: (240 V AC) 30 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
