A2N250 250A 36KA 4p FORM.Kompakt Şalter ABB

A2N250 250A 36KA 4p FORM.Kompakt Şalter ABB

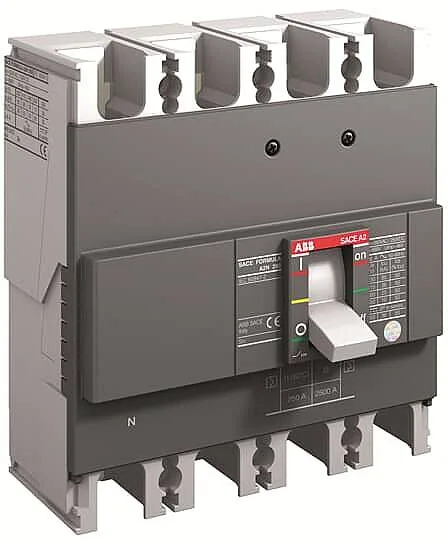

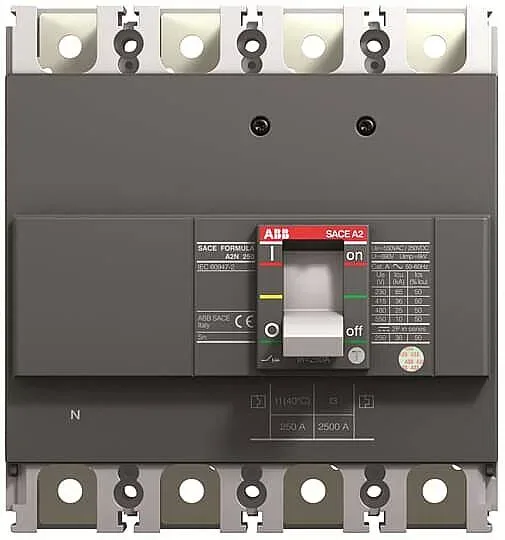

A2N250 250A 36KA 4p FORM.Kompakt Şalter, ABB Tmax/Formula ailesinden 4 kutuplu bir kompakt şalterdir. 250 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

250 A anma akımı, (240 V AC) 85 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): Main Circuit 250 A
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: 550 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (240 V AC) 85 kA
• İşletme Kesme Kapasitesi (Ics): (240 V AC) 42,5 kA
• Güç Kaybı: 16 W
• Genişlik: 140 mm
• Yükseklik: 150 mm
• Derinlik: 60 mm
• Net Ağırlık: 1,75 kg
• Standartlar: IEC
• EAN: 8015644694449

Kullanım Alanları

• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici
• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları

Avantajları

• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (240 V AC) 85 kA Icu
