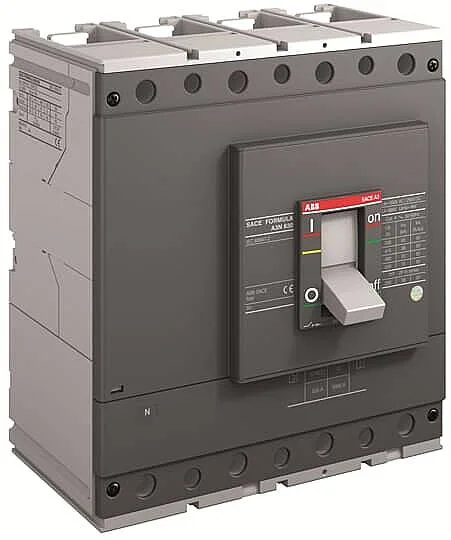

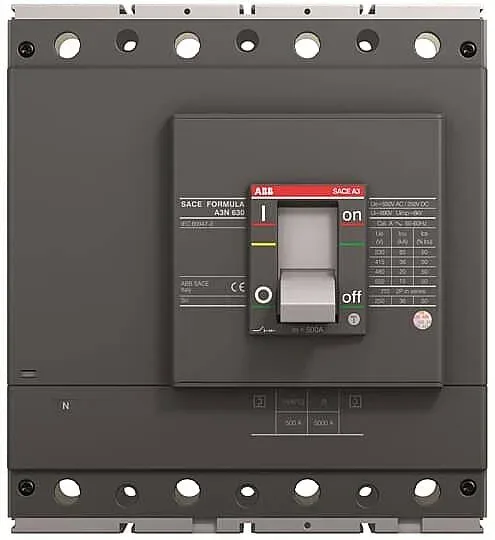

A3N 630 500A 36KA 4p FORM.Kompakt Şalter ABB

A3N 630 500A 36KA 4p FORM.Kompakt Şalter ABB

ABB A3N 630 500A 36KA 4p FORM.Kompakt Şalter; otomatik sigortadan daha yüksek akım ve kısa devre kesme kapasitesi gereken ana ve dağıtım panolarında kullanılan kompakt (kutulu) devre kesicidir (MCCB). Aşırı yük (termik) ve kısa devre (manyetik) korumasını bir arada sağlar.

500 A anma akımı, (240 V AC) 85 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): Main Circuit 500 A
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: 550 V AC
• Anma Yalıtım Gerilimi (Ui): 690 V
• Anma Darbe Dayanım Gerilimi (Uimp): 6 kV
• Kesme Kapasitesi (Icu): (240 V AC) 85 kA
• İşletme Kesme Kapasitesi (Ics): (240 V AC) 42,5 kA
• Güç Kaybı: 28,8 W
• Genişlik: 186 mm
• Yükseklik: 205 mm
• Derinlik: 103,5 mm
• Net Ağırlık: 6,4 kg
• Standartlar: IEC
• EAN: 8015644004842

Kullanım Alanları

• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici

Avantajları

• Orijinal ABB Tmax/Formula: IEC uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (240 V AC) 85 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
