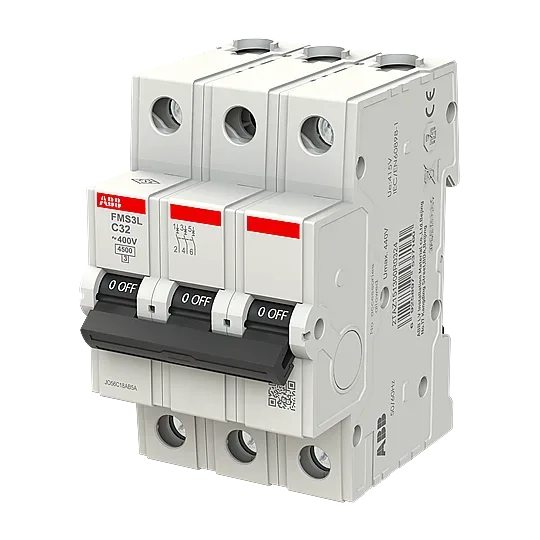

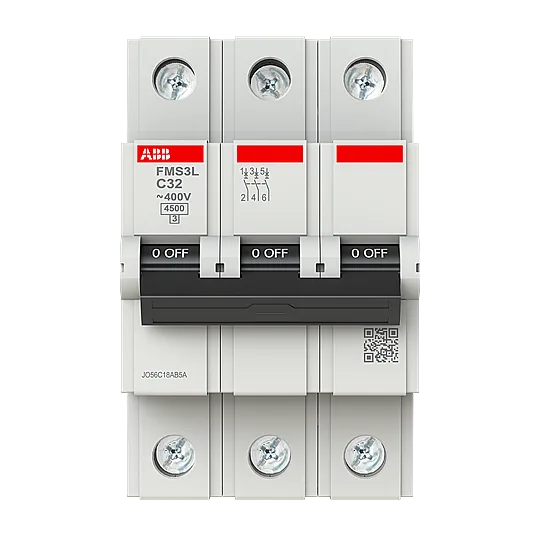

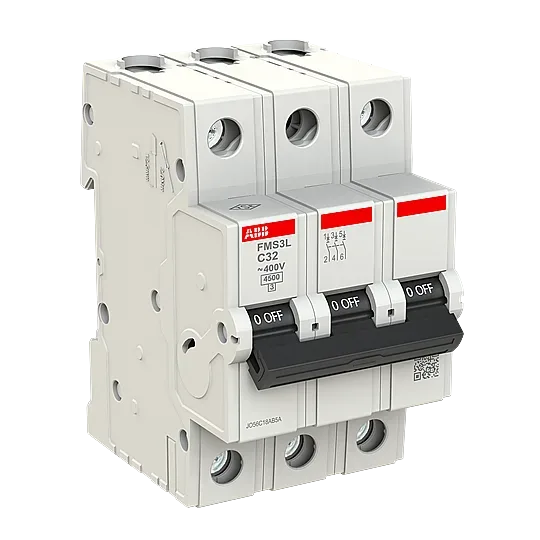

Formula 3x32A 4,5KA C Tipi W Otomatik Sigorta (FMS3LC32) ABB

Formula 3x32A 4,5KA C Ti̇pi̇ W Otomatik Sigorta (FMS3LC32) ABB

Formula 3x32A 4,5KA C Ti̇pi̇ W Otomatik Sigorta (FMS3LC32), ABB Tmax/Formula ailesinden 3 kutuplu bir kompakt şalterdir. 32 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

32 A anma akımı, yüksek kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 32 A
• Açma Karakteristiği (Eğri): C
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: acc. to IEC 60898-1 400 V AC
• Anma Yalıtım Gerilimi (Ui): acc. to IEC/EN 60664-1 440 V
• Anma Darbe Dayanım Gerilimi (Uimp): 4 kV
• Güç Kaybı: Total 10,2 W
• Elektriksel Ömür: 10.000 çevrim
• Mekanik Ömür: 10.000 çevrim
• Klemens Tipi: Vidalı kafes klemens
• Bağlantı Tipi: Vidalı klemens
• Bağlantı Kapasitesi: Rigid Solid 35 – 35 mm²
• Kablo Soyma Boyu: 12,5 mm
• Sıkma Torku: 2 N·m
• Besleme Bağlantısı: Serbest (faz/nötr farketmez)
• Ortam Sıcaklığı: -25 ... +55 °C
• Koruma Sınıfı: IP20
• Kirlilik Derecesi: 2
• Şok Dayanımı (IEC 60068-2-27): 25g 2 darbe 13 ms
• Modül Genişliği: 3
• Genişlik: 52,5 mm
• Yükseklik: 88 mm
• Derinlik: 69 mm
• Net Ağırlık: 0,315 kg
• Montaj Pozisyonu: any
• EAN: 6925897537160

Kullanım Alanları

• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması

Avantajları

• Yüksek kesme kapasitesi: proje şartına uygun Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC/EN 60947-2 uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
