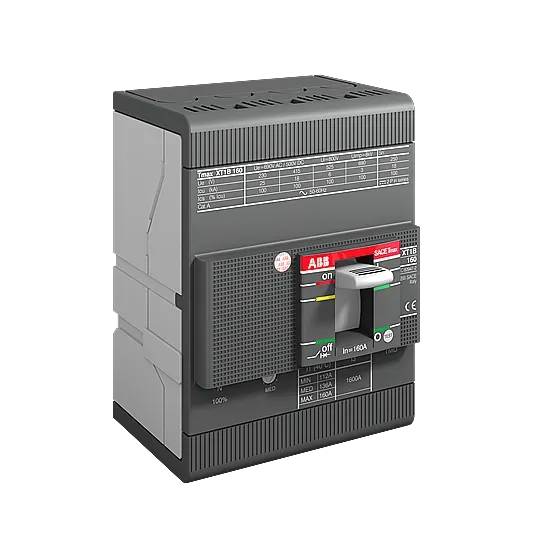

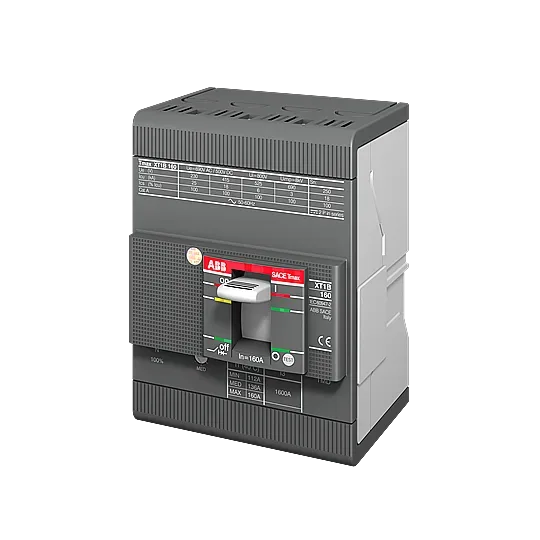

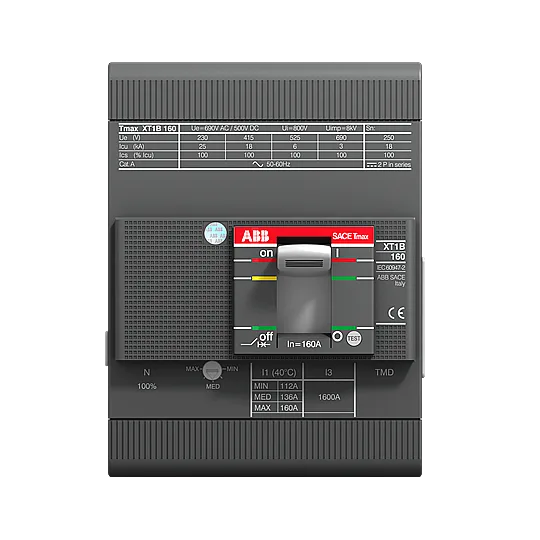

XT1C 160 160A 18KA 4p Termik Manyetik Kompakt Şalter ABB

XT1C 160 160A 18KA 4p Termik Manyetik Kompakt Şalter ABB

XT1C 160 160A 18KA 4p Termik Manyetik Kompakt Şalter, ABB Tmax/Formula ailesinden 4 kutuplu bir kompakt şalterdir. 160 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

160 A anma akımı, (220 V AC) 40 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 160 A
• Kutup Sayısı: 4P
• Anma Gerilimi (Ur): 690 V
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): 800 V
• Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
• Kesme Kapasitesi (Icu): (220 V AC) 40 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 40 kA
• Güç Kaybı: 15 W
• Bağlantı Tipi: Bolt
• Sıkma Torku: 6 N·m
• Genişlik: 101,6 mm
• Yükseklik: 130 mm
• Derinlik: 70 mm
• Net Ağırlık: 1,4 kg
• Standartlar: IEC60947-2
• EAN: 8015644013042

Kullanım Alanları

• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici

Avantajları

• Orijinal ABB Tmax/Formula: IEC60947-2 uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (220 V AC) 40 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
