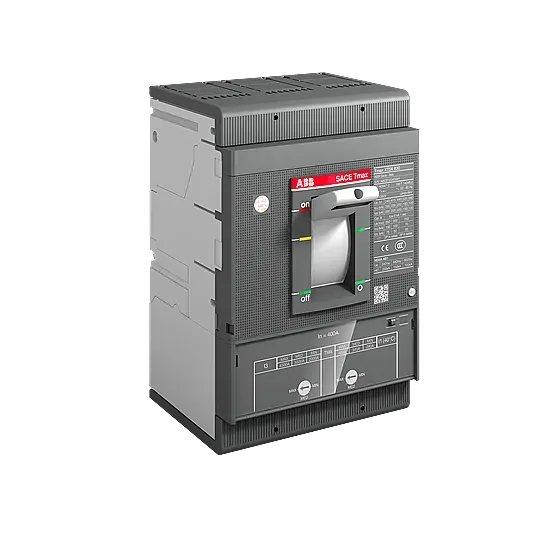

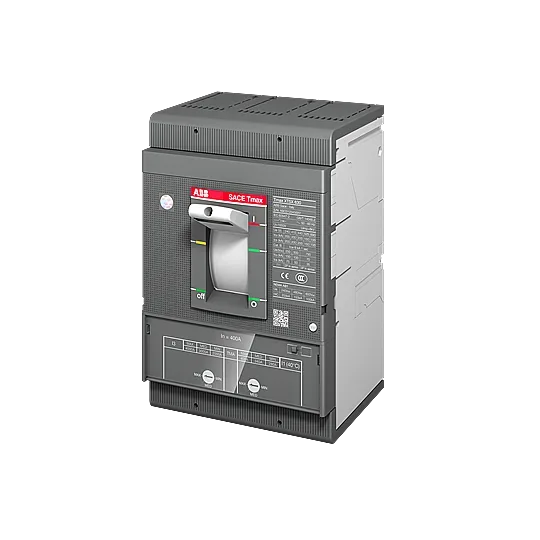

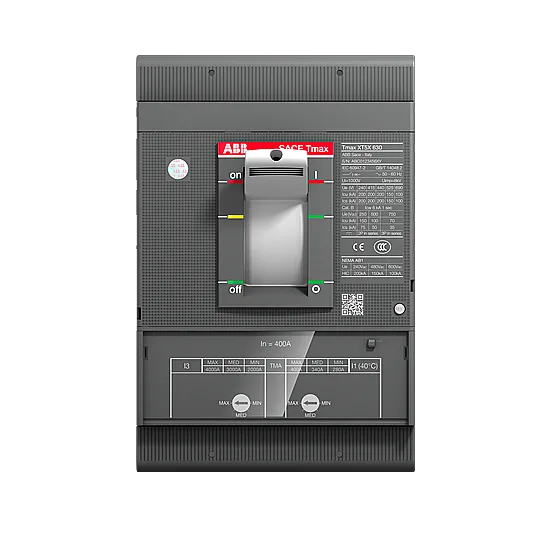

XT5H 400 400A 36KA 3p Termik Manyetik Kompakt Şalter ABB

XT5H 400 400A 36KA 3p Termik Manyetik Kompakt Şalter ABB

XT5H 400 400A 36KA 3p Termik Manyetik Kompakt Şalter, ABB Tmax/Formula ailesinden 3 kutuplu bir kompakt şalterdir. 400 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

400 A anma akımı, (220 V AC) 100 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 400 A
• Kutup Sayısı: 3P
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
• Kesme Kapasitesi (Icu): (220 V AC) 100 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 100 kA
• Güç Kaybı: 24,1 W
• Genişlik: 140 mm
• Yükseklik: 205 mm
• Derinlik: 103,5 mm
• Net Ağırlık: 4,775 kg
• Standartlar: IEC60947-2
• EAN: 8056221005623

Kullanım Alanları

• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici
• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması

Avantajları

• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (220 V AC) 100 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC60947-2 uyumlu
