XT5N 630 630A 36KA 4p Termik Manyetik Kompakt Şalter ABB

XT5N 630 630A 36KA 4p Termik Manyetik Kompakt Şalter ABB

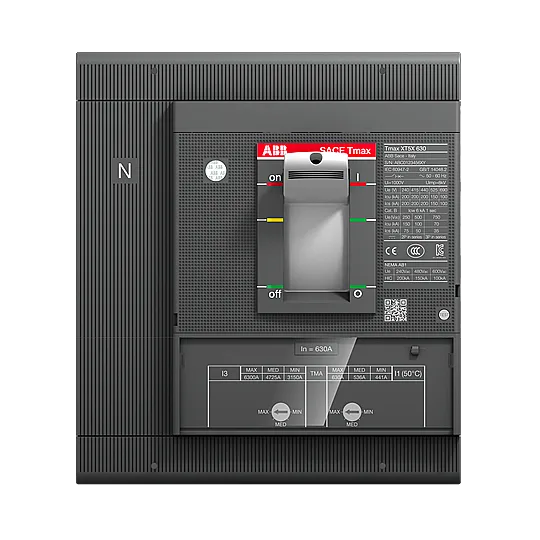

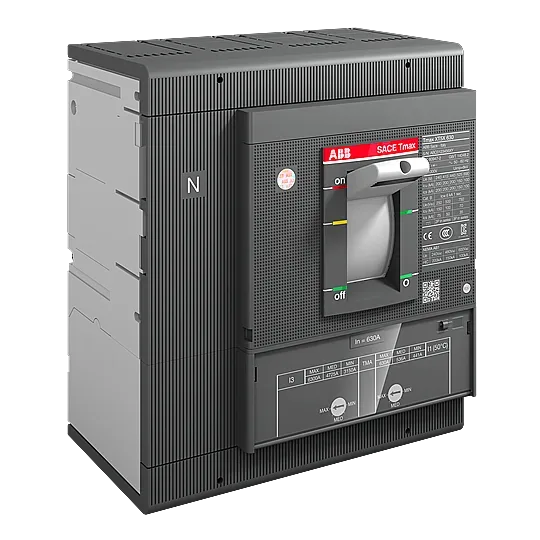

XT5N 630 630A 36KA 4p Termik Manyetik Kompakt Şalter, ABB Tmax/Formula ailesinden 4 kutuplu bir kompakt şalterdir. 630 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

630 A anma akımı, (220 V AC) 70 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 630 A
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
• Kesme Kapasitesi (Icu): (220 V AC) 70 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 70 kA
• Güç Kaybı: 47,8 W
• Genişlik: 186 mm
• Yükseklik: 205 mm
• Derinlik: 103,5 mm
• Net Ağırlık: 5,6 kg
• Standartlar: IEC60947-2
• EAN: 8056221004664

Kullanım Alanları

• Büyük motor ve pompa beslemeleri: Ayarlanabilir koruma ile motor hattı koruması
• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması

Avantajları

• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (220 V AC) 70 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
• Orijinal ABB Tmax/Formula: IEC60947-2 uyumlu
