XT7S M 1000A 50KA 4p Ls/i MOT.TAK.Termik Manyetik Kompakt Şalter ABB

XT7S M 1000A 50KA 4p Ls/i MOT.TAK.Termik Manyetik Kompakt Şalter ABB

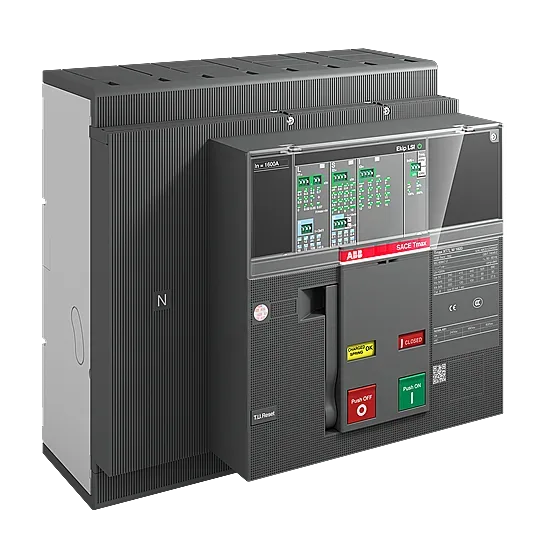

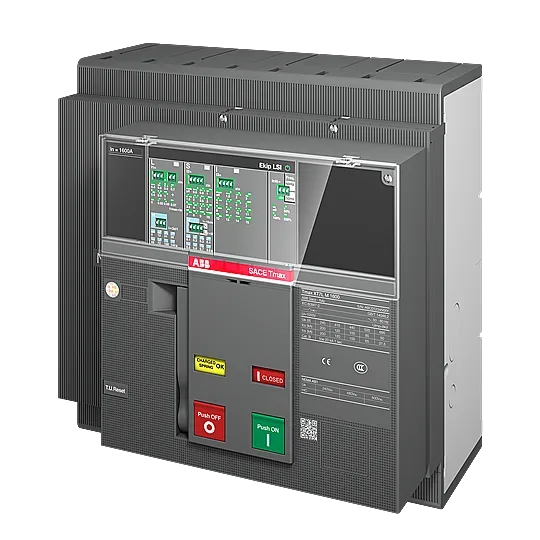

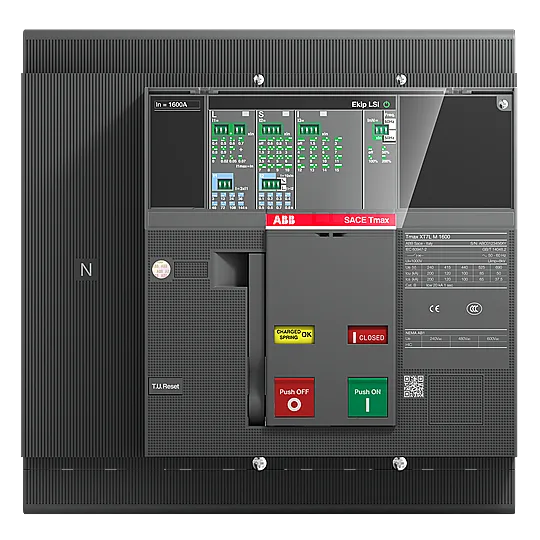

XT7S M 1000A 50KA 4p Ls/i MOT.TAK.Termik Manyetik Kompakt Şalter, ABB Tmax/Formula ailesinden 4 kutuplu bir kompakt şalterdir. 1000 A anma akımına kadar hatları korur; ana giriş, trafo çıkışı ve büyük motor/pano beslemelerinde tercih edilir.

1000 A anma akımı, (220 V AC) 85 kA kısa devre kesme kapasitesi. Termik-manyetik ya da elektronik koruma ünitesi ile aşırı yük ve kısa devre eşikleri ayarlanabilir. Şönt bobin, düşük gerilim bobini, yardımcı/alarm kontağı ve motor mekanizması ile genişletilir; sabit, geçmeli veya çekmeceli montaj seçenekleri vardır.

Teknik Özellikler

• Anma Akımı (In): 1000 A
• Kutup Sayısı: 4P
• Anma Çalışma Gerilimi: 690 V AC
• Anma Yalıtım Gerilimi (Ui): 1000 V
• Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
• Kesme Kapasitesi (Icu): (220 V AC) 85 kA
• İşletme Kesme Kapasitesi (Ics): (220 V AC) 85 kA
• Güç Kaybı: 37 W
• Ortam Sıcaklığı: -40 – 125 °C
• Genişlik: 280 mm
• Yükseklik: 268 mm
• Derinlik: 178 mm
• Net Ağırlık: 14 kg
• Standartlar: IEC60947-2
• EAN: 8056221016995

Kullanım Alanları

• Sanayi tesis dağıtımı: Seçici koruma (selektivite) kurulumları
• Trafo ve jeneratör çıkışları: Yüksek kısa devre akımının güvenli kesilmesi
• Kompanzasyon ve OG/AG panoları: Yüksek akımlı besleme hatlarının korunması
• Ana ve tali dağıtım panoları: Bina girişi ve kat panolarında ana kesici

Avantajları

• Orijinal ABB Tmax/Formula: IEC60947-2 uyumlu
• Ayarlanabilir koruma: Termik-manyetik / elektronik ünite ile eşik ayarı
• Montaj esnekliği: Sabit, geçmeli ve çekmeceli seçenekler
• Yüksek kesme kapasitesi: (220 V AC) 85 kA Icu
• Geniş aksesuar: Şönt/UV bobin, yardımcı-alarm kontağı, motor mekanizması, kilit
